Stycznik modułowy ST40‑40‑M

  • Indeks producenta:ST40-40-M
  • Indeks TIM:0001-00014-35633
  • Ocena:
Cena:
18 szt.
Wysyłka w 24h

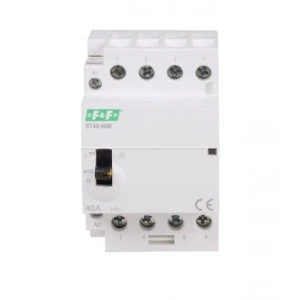

Stycznik modułowy ST40-40-M

Opis produktu

Stycznik modułowy ze sterowaniem ręcznym
Prąd 40 A.
Napięcie 250 V AC.


Elektromagnetyczny stycznik w obudowie modułowej. Bezpośredni montaż na szynie 35 mm.

Styczniki ze sterowaniem ręcznym F&F


Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35 mm. Dodatkowy manipulator na czołówce umożliwia ręczne sterowanie stykami stycznika, niezależnie od stanu cewki. Pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych.

Zasada działania stycznika

Działanie stycznika uzależnione jest od ustawień przełącznika trybu pracy:

Pozycja „I” (górna pozycja)
Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu
działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.



Pozycja „Auto” (środkowa pozycja)
Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.



Pozycja „O” (dolna pozycja)
Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.



Dane techniczne

CN
85364190
Znamionowe napięcie pracy od/do [V] do
240
Znamionowy prąd pracy [A]
40
Znamionowe napięcie pracy od/do [V]
250
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
PKWiU
27.12.24.0
Znamionowe napięcie pracy od/do [V] od
220
Liczba modułów
2
Suwak do obsługi manualnej
Rodzaj napięcia zasilania
AC

Dane logistyczne

Ean
5902431674001
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.30
Wysokość opakowania [mm]
60
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
