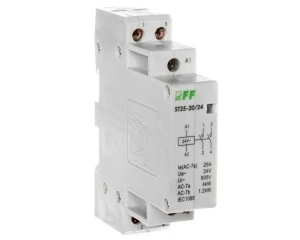

Stycznik modułowy 25A 2Z 24V AC ST25‑20‑24V

  • Indeks producenta:ST25-20-24V
  • Indeks TIM:0002-00000-61326
  • Ocena:
Cena:
4 szt.
Wysyłka w 24h

Stycznik modułowy ST25-20 24 V

Opis produktu

Stycznik modułowy
Prąd 25 A
Napięcie 24 V AC
Moc łączeniowa AC1 4 kW
Moc łączeniowa AC3 1,3 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.

Działanie
Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

typ styki prąd AC1 nap. zas. moc mod waga zaciski
ST25-20 2NO 25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-20/24 2NO 25 A 24 V AC 1,2 W 1 106 g 4 mm²
ST25-11 1NO+1NC 25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-30 3NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31 3NO+1NC 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31/24 3NO+1NC 25 A 24 V AC 4,0 W 2 168 g 6 mm²
ST25-40 4NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-40/24 4NO 25 A 24 V AC 4,0 W 2 168 g 6 mm²
ST25-04 4NC 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-22 2NO+2NC 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST40-40 4NO 40 A 230 V AC 6,4 W 3 241 g 16 mm²
ST40-40/24 4NO 40 A 24 V AC 6,4 W 3 241 g 16 mm²
ST40-31 3NO+1NC 40 A 230 V AC 6,4 W 3 241 g 16 mm²
ST63-40 4NO 63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST63-40/24 4NO 63 A 24 V AC 6,4 W 3 241 g 16 mm²
ST63-31 3NO+1NC 63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST100-20 2NO 100 A 230 V AC 6,4 W 3 305 g 25 mm²
ST100-40 4NO 100 A 230 V AC 9,0 W 6 617 g 25 mm²

Dane techniczne

CN
85364190
Znamionowe napięcie pracy od/do [V] do
230
Znamionowe napięcie wzbudzenia [V]
24
Kategoria użytkowania
1
Liczba styków rozwiernych
0
Głębokość wbudowania [mm]
66
Rodzaj napięcia zasilania
AC
PKWiU
27.12.24.0
Znamionowe napięcie pracy od/do [V] od
230
Liczba modułów
1
Znamionowy prąd pracy [A]
25
Liczba styków zwiernych
2
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20

Dane logistyczne

Ean
5908312594000
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.13
Wysokość opakowania [mm]
25
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
