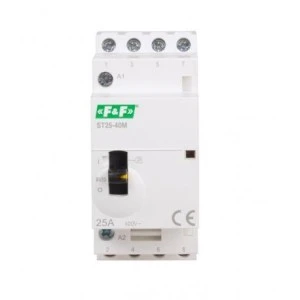

Stycznik modułowy ST25‑40‑M

  • Indeks producenta:ST25-40-M
  • Indeks TIM:0001-00014-35634
  • Ocena:
Cena:
2 szt.
Wysyłka w 24h

Stycznik modułowy ST25-40-M

Opis produktu

Stycznik modułowy ze sterowaniem ręcznym
Prąd 25 A.
Napięcie 250 V AC.


Elektromagnetyczny stycznik w obudowie modułowej. Bezpośredni montaż na szynie 35 mm.

Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35 mm. Dodatkowy manipulator na czole pozwala na ręczne sterowanie stykami stycznika (niezależnie od stanu cewki) – pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych.

Działanie stycznika

Działanie stycznika uzależnione jest od ustawienia przełącznika trybu pracy:

Pozycja „I” (górna pozycja)
Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu
działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.



Pozycja „Auto” (środkowa pozycja)
Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.



Pozycja „O” (dolna pozycja)
Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.


Dane techniczne

CN
85364190
Znamionowe napięcie pracy od/do [V] do
240
Liczba modułów
2
Suwak do obsługi manualnej
Rodzaj napięcia zasilania
AC
PKWiU
27.12.24.0
Znamionowe napięcie pracy od/do [V] od
220
Znamionowe napięcie pracy od/do [V]
250
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20

Dane logistyczne

Ean
5902431673998
Szerokość opakowania [mm]
90
Waga z opakowaniem [kg]
0.23
Wysokość opakowania [mm]
40
Długość opakowania [mm]
80
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
