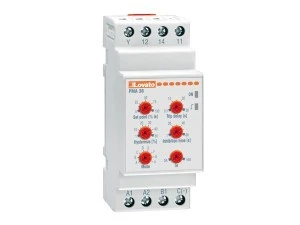

Przekaźnik nadzoru prądu minimalnego lub maksymalnego AC/DC.
Do układów jednofazowych i trójfazowych.
– zasilanie pomocnicze 24...240 VAC/DC.
– podłączenie bezpośrednie do 16A lub przez przekładnik prądowy
– pomiar prądu metodą TRMS (rzeczywiste wartości skuteczne)
– wejście kasowania i zatrzymania
– 1 wyjście przekaźnikowe z 1 zestykiem przełącznym
– obudowa modułowa DIN 43880 (2 moduły)
– montaż na szynie DIN 35mm lub śrubami
– stopień ochrony: IP40 od przodu (tylko, jeśli zamontowano w obudowie i/lub szafie o IP40); IP20 na zaciskach.
USTAWIENIA:
"Set point" próg zadziałania dla prądu minimalnego lub maksymalnego 5...100% Ie
"Hysteresis" próg histerezy 1...50%
"Trip delay" czas opóźnienia zadziałania 0,1..30 sek.
"Inhibition time" czas wstrzymania przez wejście lub po zasileniu przekaźnika 1...60 sek.
“Ie” wybór zakresu prądu: 5A lub 16A
“Mode” wybór trybu działania:
• funkcja Min lub Max
• wyjście przekaźnikowe normalnie wzbudzone lub odwzbudzone
• pamięć zadziałania (blokada) On lub Off.
