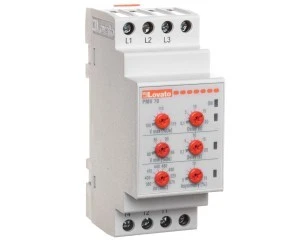

Przekaźnik nadzorczy napięcia, napięcia minimalne i maksymalne, kolejność, zanik i asymetria faz 208‑575 VAC PMV70A575

Cena:
Ikona o nazwie IconStockAvailable
2 szt.
Ikona o nazwie IconShippingAvailable
Wysyłka w 24h

Do układów trójfazowych bez przewodu neutralnego.

Napięcie minimalne i maksymalne AC oraz asymetria. Opóźnione zadziałanie.

Zanik fazy i niewłaściwa kolejność faz. Zadziałanie bezzwłoczne.

Charakterystyka ogólna

– nadzór zaniku faz, nieprawidłowej kolejności faz, napięcia minimalnego i maksymalnego oraz asymetrii napięć;

– zasilany napięciem kontrolowanym

– programowalne napięcia znamionowe: 380-400-415-440-460-480-525-575VAC

– pomiary metodą TRMS (rzeczywiste wartości skuteczne)

– nadzór napięć międzyfazowych

– wykrywanie zaniku fazy, jeśli jedno z napięć wynosi <70% wartości znamionowej

– czas wyłączania dla zaniku fazy: 60msek.

– regulowany czas opóźnienia zadziałania dla napięcia MAKS.: 0.1...20s.

– regulowany czas opóźnienia zadziałania dla napięcia MIN i asymetrii: 0.1...20s.

– stały czas kasowania: 0,5s.

– zielony wskaźnik LED do sygnalizacji zasilania i zadziałania.

– 3 czerwone wskaźniki LED do sygnalizacji zadziałania.

– kasowanie automatyczne.

– wyjście przekaźnikowe z zestykiem przełącznym, normalnie wzbudzonym.

– 1 wyjście przekaźnikowe z 1 zestykiem przełącznym

– obudowa modułowa DIN 43880 (2 moduły)

– montaż na szynie DIN 35mm lub śrubami

– stopień ochrony: IP40 od przodu (tylko, jeśli zamontowano w obudowie i/lub szafie o IP40); IP20 na zaciskach.

USTAWIENIA:

“V max” próg zadziałania dla napięcia maksymalnego 105...115% Ue

“V min” próg zadziałania dla napięcia minimalnego 80...95% Ue

“Asymmetry” próg zadziałania dla asymetrii napięć 5...15% Ue

“Delay” czas opóźnienia zadziałania 0,1...20 sek.

Dane techniczne

CN
8536490000
Typ wyjścia
35,8
Typ złącza
59,9
Materiał
575
Zakres pomiarowy napięcia [V] od
380
Z odłączalnymi zaciskami
Kontrola zaniku fazy
Funkcja kontroli nadnapięciowej
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
380
Tłumienie odbić podczas uderzania
1
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
0,1
Liczba styków zwiernych
0
PKWiU
27.12.24.0
Zakres wykrywania
104,7
Maksymalne ciśnienie na wlocie
380
Minimalna temperatura robocza
AC
Zakres pomiarowy napięcia [V] do
575
Kontrola kolejności faz
Funkcja kontroli podnapięciowej
Kontrola asymetrii faz
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
575
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
20
Liczba styków rozwiernych
0
Odpowiednie do kart wyjściowych PLC
Połączenie śrubowe

Dane logistyczne

Ean
8013975125106
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.3
Wysokość opakowania [mm]
40
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Lovato Electric Sp. z o.o
Zachodnia 3, 55-330 Błonie
