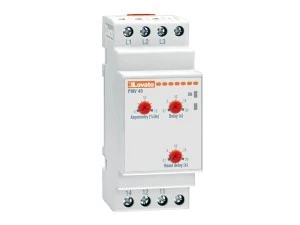

Przekaźnik do kontroli asymetrii, kolejności faz oraz całkowitego lub częściowego zaniku faz.
Do układów trójfazowych bez przewodu neutralnego.
Asymetria napięć. Opóźnione zadziałanie.
Zanik fazy i niewłaściwa kolejność faz. Zadziałanie bezzwłoczne.
Napięcie znamionowe 380...575 VAC.
Częstotliwość znamionowa 50/60Hz ±5%
Zasilanie napięciem kontrolowanym.
Wyjście przekaźnikowe (1P) normalnie wzbudzone.
Zielony wskaźnik LED dla zasilania i błędu.
Charakterystyka ogólna
– nadzór zaniku faz, nieprawidłowej kolejności faz, asymetrii napięć
– zasilany napięciem kontrolowanym
– pomiary metodą TRMS (rzeczywiste wartości skuteczne)
– nadzór napięć międzyfazowych
– wykrywanie zaniku fazy, jeśli jedno z napięć wynosi <70% wartości znamionowej
– czas wyłączania dla zaniku fazy: 60msek.
– regulacja asymetrii napięć 5...15% Ue
– regulowany czas opóźnienia zadziałania w przypadku asymetrii napięć: 0.1...20s.
– regulowany czas kasowania: 0.1...20s.
– zielony wskaźnik LED do sygnalizacji zasilania i zadziałania.
– czerwony wskaźnik LED do sygnalizacji zadziałania.
– kasowanie automatyczne.
– wyjście przekaźnikowe z zestykiem przełącznym, normalnie wzbudzonym.
– obudowa modułowa DIN 43880 (2 moduły)
– montaż na szynie DIN 35mm lub śrubami
– stopień ochrony: IP40 od przodu (tylko, jeśli zamontowano w obudowie i/lub szafie o IP40); IP20 na zaciskach.
USTAWIENIA:
“Asymmetry” próg zadziałania dla asymetrii napięć 5...15% Ue
“Delay” czas opóźnienia zadziałania 0,1...20 sek.
“Reset delay” czas kasowania 0,1...20 sek.
