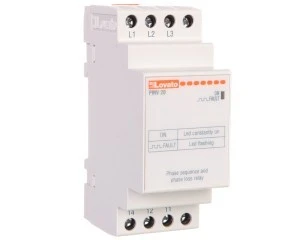

Przekaźnik do kontroli kolejności faz oraz całkowitego lub częściowego zaniku faz.
Do sieci 3-fazowych bez przewodu neutralnego.
Napięcie znamionowe 100...240 VAC.
Częstotliwość znamionowa 50/60Hz ±5%
Zasilanie napięciem kontrolowanym.
Wyjście przekaźnikowe (1P) normalnie wzbudzone.
Zielony wskaźnik LED dla zasilania i błędu.
Automatyczne kasowanie.
DZIAŁANIE
Kontrolowane napięcie podłączone jest do zacisków L1-L2-L3 i zasila przekaźnik. Przekaźnik zadziała, kiedy kolejność faz jest niewłaściwa lub kiedy zaniknie jedna lub wszystkie z kontrolowanych faz.
NORMALNE DZIAŁANIE
Przy obecności wszystkich faz i ich właściwej kolejności zielona dioda LED świeci światłem ciągłym, a wyjście przekaźnikowe jest wzbudzone.
ZADZIAŁANIE DLA NIEWŁAŚCIWEJ KOLEJNOŚCI FAZ
Zielona dioda LED zaczyna migać, a wyjście przekaźnikowe zostaje odwzbudzone.
ZADZIAŁANIE DLA ZANIKU FAZ
Zielona dioda LED zaczyna migać, a wyjście przekaźnikowe zostaje odwzbudzone. Czas zadziałania dla zaniku fazy 60 msek. Przekaźnik zadziała dla zaniku fazy przy wartości kontrolowanego napięcia <70%.
ZADZIAŁANIE DLA ZANIKU JEDNEJ Z FAZ
Kiedy wartość jednego z napięć międzyfazowych spadnie poniżej 70% wartości pozostałych napięć międzyfazowych to zielona dioda LED zacznie migać, a przekaźnik wyjściowy zostanie odwzbudzony. Kasowanie następuje automatycznie, kiedy wartość napięcia będzie większa o 5% od wartości zadziałania (histereza).
Czas kasowania 500 msek.
