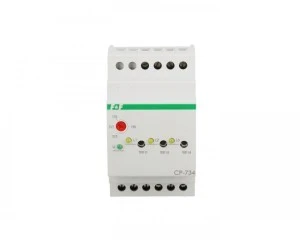

Przekaźnik napięciowy CP-734

Opis produktu

Przekaźnik napięciowy trójfazowy.
Podnapięciowy.
Styk 3×1NO.

Przekaźnik napięciowy CP-734 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiorników przed skutkami spadku napięcia poniżej ustawionej wartości.

Zastosowanie przekaźnika napięciowego

Trójfazowy przekaźnik napięciowy CP-734 stosowany jest w instalacjach BMS lub PLC do informowania o nieprawidłowościach w trójfazowej sieci zasilającej.

Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia sieci sygnalizowane są świeceniem diody LED żółtej L1, L2 i L3 w obwodzie każdej fazy (zamknięte styki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania spowoduje otwarcie styku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Załączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu (tj. o wartość histerezy napięciowej).

TEST (symulacja zadziałania)
Naciskając przycisk chwilowy TEST w obwodzie danej fazy powodujemy otwarcie styku odpowiadającemu tej fazie na czas trzymania przycisku.
