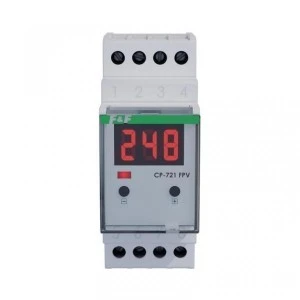

Przekaźnik napięciowy CP-721-FPV

Opis produktu

1-fazowy przekaźnik napięciowy do instalacji fotowoltaicznych.

Przekaźnik napięciowy w fotowoltaice

Przekaźnik napięciowy w instalacji fotowoltaicznej:

• zapobiega wyłączeniom falownika
• zwiększa autokonsumpcję prądu w instalacji domowej.

Na czym polega działanie przekaźnika napięciowego CP-721-FPV ?

W przypadku wykrycia przekroczenia zadanego poziomu napięcia włączy się przekaźnik wyjściowy. Za jego pomocą można załączyć dodatkowy odbiornik (np. bojler). W ten sposób zwiększamy autokonsumpcję energii w instalacji domowej. Zmniejsza się również ryzyko wyłączenia się falownika fotowoltaicznego z powodu zbyt wysokiego napięcia sieciowego.

Funkcje jednofazowego przekaźnika napięciowego CP-721-FPV

• Obwód wyjściowy załączany przy przekroczeniu napięcia, wyłączany po spadku napięcia;
• Precyzyjna nastawa napięcia załączenia;
• Programowane opóźnienie załączenia i wyłączenia przekaźnika;
• Programowana histereza napięciowa wyłączenia przekaźnika;
• Bezpośrednie sterowanie obciążeniem do 16 A;
• Wyświetlacz LED do bieżącej kontroli napięcia.

Działanie


Przekaźnik CP-721-FPV w trybie ciągłym monitoruje napięcie w sieci zasilającej. Zmierzoną wartość napięcia widzimy na wyświetlaczu na froncie urządzenia. Gdy wartość napięcia przekroczy zadany poziom Uon, rozpoczyna się odmierzanie czasu przekroczenia napięcia. Jeżeli trwa to dłużej od nastawionej wartości ton, następuje załączenie wbudowanego przekaźnika. Włączenie przekaźnika sygnalizuje zapalenie żółtej kontrolki LED. Znajduje się ona poniżej wyświetlacza. Warunkiem wyłączenia przekaźnika jest spadek napięcia sieciowego poniżej wartości (Uon – hys) utrzymujący się poniżej zadanego poziomu przez czas ustawiony w parametrze tof.



Diagram działania przekaźnika pokazany jest na poniższym rysunku.

Przekaźnik posiada zabezpieczenie termiczne, które chroni go przed przekroczeniem bezpiecznej temperatury wewnątrz urządzenia.
Warunkiem powrotu do normalnego trybu pracy jest:
– Obniżenie temperatury wewnątrz obudowy do bezpiecznego poziomu,
– Upłynięcie 10 minut od momentu spadku temperatury. Jest to sygnalizowane naprzemiennym wyświetlaniem komunikatu o błędzie i czasu pozostałego do skasowania alarmu.
