Przekaźnik kontroli napięcia 3‑fazowy 3x(50‑450V)+N 3R 8A 170‑210V AC CP‑733
- Producent:F&F
- Seria produktu:CP
- Indeks producenta:CP-733
- Indeks TIM:1119-121AA-FF004
- Kategoria:Przekaźnik kontroli napięcia
- Ocena:
Cena:

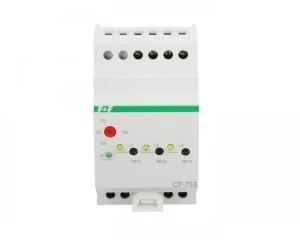

Przekaźnik napięciowy CP-733
Opis produktu
Przekaźnik napięciowy trójfazowy.
Podnapięciowy.
Styk 3×NO.
Przekaźnik napięciowy CP-733 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiorników przed skutkami spadku napięcia poniżej ustawionej wartości.
Zastosowanie przekaźnika napięciowego
Przekaźnik napięciowy CP-733 stosowany jest w instalacjach BMS lub PLC do informowania o nieprawidłowościach w trójfazowej sieci zasilającej.
Jak działa napięciowy przekaźnik trójfazowy?
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia sieci sygnalizowane są świeceniem diody LED żółtej L1, L2 i L3 w obwodzie każdej fazy (otwarte styki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania spowoduje załączenie styku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Rozłączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu (tj. o wartość histerezy napięciowej).
TEST (symulacja zadziałania)
Naciskając przycisk chwilowy TEST w obwodzie danej fazy powodujemy załączenie styku odpowiadającemu tej fazie na czas trzymania przycisku.
