Przekaźnik kontroli napięcia 1‑fazowy 1P 16A 150‑210V/230‑260V AC CP‑709
- Producent:F&F
- Seria produktu:CP
- Indeks producenta:CP-709
- Indeks TIM:1119-121AA-FF002
- Kategoria:Przekaźnik kontroli napięcia
- Ocena:
Cena:

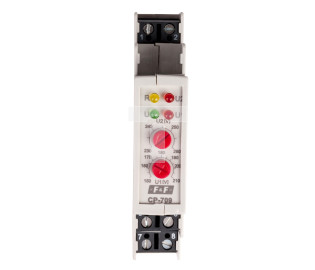

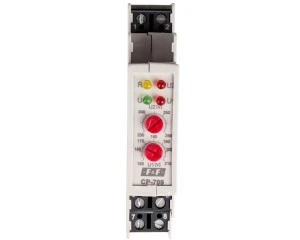

Przekaźnik napięciowy CP-709
Opis produktu
Jednofazowy.
Bez blokady czasowej.
Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej. Zabezpiecza odbiornik jednofazowy przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Działanie
Potencjometrami ustawiamy dolny (U 1) i górny (U 2) próg napięcia. Jest to tzw. okno napięciowe. W jego granicach mogą następować zmiany napięcia zasilania, które nie spowodują zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizuje świecenie żółtej diody LED (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 sygnalizuje świecenie czerwonej diody LED (U 1). Wzrost napięcia powyżej ustalonej wartości U2 wskazuje świecenie LED czerwonej (U 2). Powrotne przełączenie styku przekaźnika napięciowego nastąpi automatycznie po powrocie właściwego napięcia.
Przekaźnik napięciowy może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.
