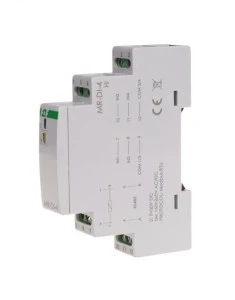

Moduł rozszerzeń MAX‑MR‑DI‑4HI

Moduł rozszerzeń MR-DI-4 Hi

Opis produktu

Moduł rozszerzeń wejść cyfrowych
z wyjściem MODBUS RTU.

Moduł rozszerzeń MR-DI-4 służy jako zewnętrzne urządzenie rozszerzające wejścia cyfrowe sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Funkcje

• 4 niezależne wejścia
• wejście przystosowane do pracy z sygnałami AC/DC
• wybór opcji wyzwolenia stanu 1: wysokim lub niskim poziomem napięcia
• wybór opcji wyzwolenia stanu 1: zamknięciem lub otwarciem obwodu wejścia
• filtr czasowy, umożliwiający ustawienie minimalnej akceptowalnej długości sygnału wejściowego (eliminacja zakłóceń na wejściu)

Działanie
Moduł rozszerzeń MR-DI-4 ma 4 wejścia. Posiada konfigurowalne opcje aktywacji wejść (wartość TRUE) sygnałem niskim (0 V) lub wysokim (V+) oraz zamknięciem lub otwarciem obwodu sygnału wejściowego. Filtr czasowy służy do wyeliminowania zakłóceń (fałszywych impulsów) mogących pojawić się na wejściu. Jest to nastawa minimalnej długości czasu sygnału wejściowego, który będzie widziany na wejściu i zostanie potraktowany jako zmiana stanu. Krótsze sygnały są ignorowane.
Odczyt stanu wejść oraz nastawę wszystkich parametrów komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych miedzy modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu rozszerzeń MR-DI-4.



Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485

Program bezpłatny.
