Moduł rozszerzeń 9‑30V DC 4we analogowe MAX‑MR‑AI‑1

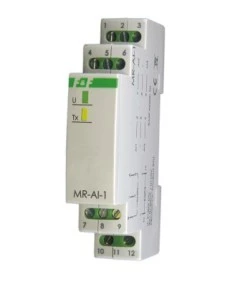

Moduł wejść analogowych MR-AI-1

Opis produktu

Moduł wejść analogowych z wyjściem MODBUS RTU.

Zewnętrzne urządzenie rozszerzające wejścia analogowe sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Działanie modułu wejść analogowych MR-AI-1

Moduł posiada cztery uniwersalne wejścia analogowe. Typ wejścia zgodny ze standardem 0÷10 V (napięciowe U) lub 4÷20 mA (prądowe I) ustala się za pomocą wewnętrznych zworek. Moduł dokonuje ciągłego pomiaru wartości wejściowych prądu i napięcia na wszystkich wejściach bez względu na konfigurację sprzętową typów wejść (położenie zworek). Jednakże poprawnie mierzone będą te wartości wejściowe dla jakich te wejścia skonfigurowano. Wartości wejściowych prądów lub napięć oraz nastawę wszystkich parametrów komunikacji realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu.



Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485

Program bezpłatny.
