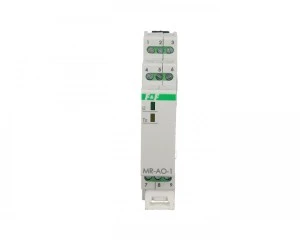

Moduł wyjść analogowych MR-AO-1

Opis produktu

Moduł wyjść analogowych z wyjściem MODBUS RTU.
Moduł MR-AO-1 to zewnętrzne urządzenie rozszerzające wyjścia analogowe napięciowe sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Zasada działania modułu wyjść analogowych MR-AO-1

Moduł posiada 4 analogowe wyjścia napięciowe 0÷10 V. Wartości napięć wyjściowych można ustawić lub odczytać poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU.
Moduł posiada funkcję zapisu wartości napięć wyjść w nieulotnej pamięci lokalnej. Po każdorazowym załączeniu zasilania modułu wartości wyjścia zostaną przywrócone do zapisanego stanu.
Odczyt stanu kontaktów, ustawienie ich stanu oraz nastawę wszystkich parametrów komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU.
Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych miedzy modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu.



Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485

Program bezpłatny.
