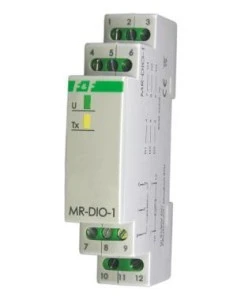

Moduł rozszerzeń 9‑30V DC 6we/6wy cyfrowych Max‑MR‑DIO‑1

Moduł rozszerzeń MR-DIO-1

Opis produktu

Moduł we/wy z wyjściem MODBUS RTU.
Moduł MR-DIO-1 służy jako zewnętrzne urządzenie rozszerzające cyfrowe wejścia lub wyjścia sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS 485 zgodnie z protokołem MODBUS RTU.

Jak działa moduł rozszerzeń MR-DIO-1

Moduł MR-DIO-1 posiada 6 uniwersalnych kontaktów. Każdy z kontaktów w zależności od sposobu jego podłączenia może stanowić wejście lub wyjście cyfrowe.
Wejście cyfrowe, traktowane jako "styk bezpotencjałowy", realizowane jest poprzez zamknięcie obwodu tego wejścia do "minusa" napięcia zasilania modułu.
Wyjście cyfrowe, traktowane jako "otwarty kolektor", realizowane jest poprzez zamknięcie obwodu tego wyjścia do "plusa" napięcia zasilania modułu.
Moduł posiada funkcję zapisu stanu wyjść w nieulotnej pamięci lokalnej. Po każdorazowym załączeniu zasilania modułu wyjścia zostaną przywrócone do zapisanego stanu.
Odczyt stanu kontaktów, ustawienie ich stanu oraz nastawę wszystkich parametry komunikacji i wymiany danych realizujemy poprzez port RS485 za pomocą protokołu komunikacyjnego MODBUS RTU.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu.



Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485

Program bezpłatny.
