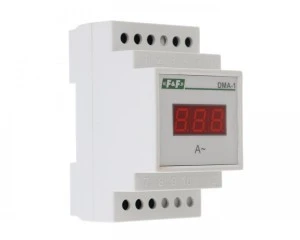

Cyfrowy wskaźnik wartości natężenia prądu jednofazowy 20A 3 moduły DMA‑1 True RMS

Wskaźnik natężenia prądu DMA-1-TRMS

Opis produktu

Cyfrowy. Jednofazowy.

Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.

Działanie

Obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.

• TrueRMS - wskaźnik wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.

Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.

Sposób znakowania przy zamówieniu

POMIAR POŚREDNI (z zastosowaniem przekładników)

DMA- X Y /5 A Z

X	Y	Z
Jednofazowy: 1	Wartość znamionowego prądu pierwotnego przekładnika: 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000.	True RMS

Przykład:

* DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5A, zakres mierzony 0÷50 A, bez TrueRMS
* DMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS


POMIAR BEZPOŚREDNI (bez zastosowania przekładników)

DMA- X 20A Z

X	Z
Jednofazowy: 1	True RMS

Przykład:

* DMA-1 20 A - jednofazowy do 20 A, zakres mierzony 0÷20 A, bez TrueRMS
* DMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony 3×0÷20 A, z TrueRMS
