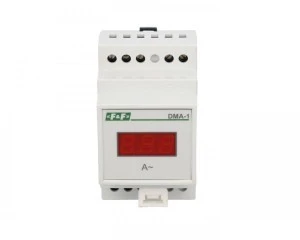

Amperomierz 1‑fazowy cyfrowy modułowy 0‑20A do pomiaru bezpośredniego DMA‑1

  • Indeks producenta:DMA-1
  • Indeks TIM:0941-181AA-FF001
  • Ocena:
Cena:
5 szt.
Wysyłka w 24h

Wskaźnik natężenia prądu DMA-1

Opis produktu

Cyfrowy. Jednofazowy.

Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.

Działanie

Obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.

Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.

Sposób znakowania przy zamówieniu

POMIAR POŚREDNI (z zastosowaniem przekładników)

DMA- X Y /5 A Z

X Y Z
Jednofazowy: 1

Wartość znamionowego prądu
pierwotnego przekładnika:
25, 30, 40, 50, 70, 75, 80, 100, 120,
125, 150, 160, 200, 250, 300, 400,
500, 600, 700, 750, 800, 900, 1000.
True RMS

Przykład:

* DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5A, zakres mierzony 0÷50 A, bez TrueRMS
* DMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS


POMIAR BEZPOŚREDNI (bez zastosowania przekładników)

DMA- X 20A Z

X Z
Jednofazowy: 1 True RMS

Przykład:

* DMA-1 20 A - jednofazowy do 20 A, zakres mierzony 0÷20 A, bez TrueRMS
* DMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony 3×0÷20 A, z TrueRMS

Dane techniczne

CN
9030310090
Rodzaj napięcia
AC
Model
Szyna DIN
Skalibrowany
Zakres pomiarowy [A] do
20
Skala ponadzakresowa
Podświetlenie skali pomiarowej
Klasa dokładności
1
PKWiU
26.51.43.0
System pomiarowy
Cyfrowy
Wersja modułowa
Wysokość [mm]
90
Szerokość [mm]
52,5
Połączenie przez przekładnik
Wskazówka holowana
Szerokość wyrażona liczbą modułów
3

Dane logistyczne

Ean
5908312592006
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.14
Wysokość opakowania [mm]
55
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
