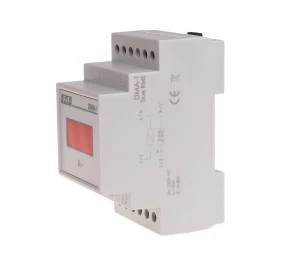

Wskaźnik natężenia prądu DMA‑1 100‑5A TRMS

  • Indeks producenta:DMA-1RMS-100-5A
  • Indeks TIM:0001-00014-06124
  • Ocena:
Cena:
3 szt.
Wysyłka w 24h

Cyfrowy. Jednofazowy.

Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.

Działanie

  • pomiar wartości skutecznej prądu w obwodzie elektrycznym.
  • obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
  • TrueRMS - wskaźnik wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.

Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.

Sposób znakowania przy zamówieniu

POMIAR POŚREDNI (z zastosowaniem przekładników)

DMA- X Y /5 A Z

X Y Z
Jednofazowy: 1



Wartość znamionowego prądu
pierwotnego przekładnika:
25, 30, 40, 50, 70, 75, 80, 100, 120,
125, 150, 160, 200, 250, 300, 400,
500, 600, 700, 750, 800, 900, 1000.
True RMS



Przykład:
* DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5 A, zakres mierzony 0÷50 A, bez TrueRMS
* DMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS


POMIAR BEZPOŚREDNI (bez zastosowania przekładników)

DMA- X 20 A Z

X Z
Jednofazowy: 1 True RMS

Przykład:
* DMA-1 20 A - jednofazowy do 20A, zakres mierzony 0÷20 A, bez TrueRMS
* DMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony 3×0÷20 A, z TrueRMS

Dane techniczne

CN
9030310090
Zakres pomiarowy [°C] do
100
Połączenie przez przekładnik
PKWiU
26.51.43.0
Szerokość wyrażona liczbą modułów
3
Szerokość [mm]
52,5

Dane logistyczne

Ean
5908312598831
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.20
Wysokość opakowania [mm]
60
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
