Wskaźnik wartości natężenia prądu, jednofazowy 5A, pomiar półprośredni, z programowalną przekładnią DMA‑1‑CT

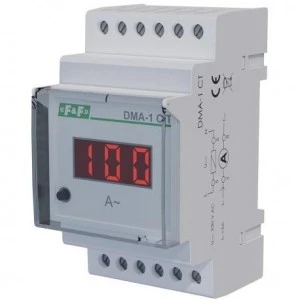

Wskaźnik natężenia prądu DMA-1 CT

Opis produktu

Cyfrowy. Jednofazowy.

DMA-1 CT jest 1-fazowym wskaźnikiem natężenia prądu, przystosowanym do pomiaru w układzie pośrednim z wykorzystaniem przekładników prądowych z prądem wyjściowym 5 A.

Działanie

Wskaźnik w sposób ciągły dokonuje pomiaru rzeczywistej wartości skutecznej prądu (True RMS), którego wynik pokazywany jest na 3-cyfrowym wyświetlaczu segmentowym znajdującym się na elewacji urządzenia.
Wskaźnik umożliwia ustawienie wartości podłączonych przekładników prądowych, dzięki czemu wartość pokazywana na wyświetlaczu odpowiada rzeczywistej wartości prądu.
DMA-1 CT przystosowany jest do montażu w rozdzielni bezpośrednio na szynie DIN 35 mm.

UWAGA
Jeżeli uzwojenie wtórne przekładnika jest otwarte (np. podczas montażu) i przez mierzony obwód przepływa prąd, to na zaciskach przekładnika może zaindukować się niebezpieczne napięcie. Należy bezwzględnie zabezpieczyć się przed taką sytuacją wyłączając zasilanie mierzonych obwodów lub założyć dodatkowe mostki zwierające wtórną stronę przekładnika.

Wskaźnik przeznaczony jest to pomiaru prądu przy wykorzystaniu przekładników prądowych o znamionowym prądzie wyjściowym 5 A. Przepływ przez obwód pomiarowy wskaźnika prądu o wartości większej od 6 A może doprowadzić do jego uszkodzenia.

Dla zwiększenia bezpieczeństwa zalecane jest uziemienie jednej strony przekładnika prądowego w sposób pokazany na schemacie podłączenia.
