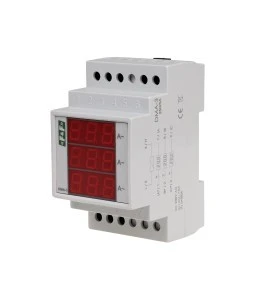

Wskaźnik natężenia prądu DMA‑3 75‑5A

  • Indeks producenta:DMA-3-75-5A
  • Indeks TIM:0001-00014-06149
  • Ocena:
Cena:
1 szt.
Wysyłka w 24h

Cyfrowy. Trójfazowy.

Wskaźnik natężenia prądu DMA-3 służy do ciągłego odczytu wartości obciążeń obwodów elektrycznych sieci trójfazowej.

Działanie

  • pomiar wartości prądu w każdej z trzech faz.
  • obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.

Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-3 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.

Sposób znakowania przy zamówieniu

POMIAR POŚREDNI (z zastosowaniem przekładników)


DMA- X Y /5 A Z

X Y Z
Trójfazowy: 3



Wartość znamionowego prądu
pierwotnego przekładnika:
25, 30, 40, 50, 70, 75, 80, 100, 120,
125, 150, 160, 200, 250, 300, 400,
500, 600, 700, 750, 800, 900, 1000.
True RMS



Przykład:
* DMA-3 50/5 A - trójfazowy do współpracy z trzema przekładnikami 50/5 A, zakres mierzony 3×0÷50 A, bez TrueRMS
* DMA-3 150/5 A TrueRMS - trójfazowy do współpracy z trzema przekładnikami 150/5A, zakres mierzony 3×0÷150 A, z TrueRMS


POMIAR BEZPOŚREDNI (bez zastosowania przekładników)

DMA- X 20 A Z

X Z
Trójfazowy: 3 True RMS

Przykład:
* DMA-3 20 A - trójfazowy do 20 A, zakres mierzony 3×0÷20 A, bez TrueRMS
* DMA-3 20 A TrueRMS - trójfazowy do 20 A, zakres mierzony 3×0÷20 A, z TrueRMS

Dane techniczne

CN
9030310090
Połączenie przez przekładnik
Wersja modułowa
PKWiU
26.51.43.0
Szerokość [mm]
52,5
Rodzaj napięcia
AC

Dane logistyczne

Ean
5908312599371
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.20
Wysokość opakowania [mm]
60
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
