Wskaźnik natężenia prądu, cyfrowy, 3‑fazowy, TrueRMS DMA‑3RMS‑CT

  • Indeks producenta:DMA-3RMS-CT
  • Indeks TIM:0001-00020-08753
  • Ocena:
Cena:
Na zamówienie od TIM

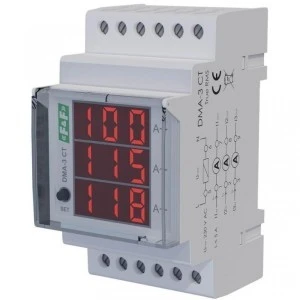

Wskaźnik natężenia prądu DMA-3 CT TrueRMS 3-fazowy

Cyfrowy. Trójfazowy. TrueRMS.

DMA-3 CT to 3 fazowy wskaźnik natężenia prądu, do pomiarów w układzie pośrednim z wykorzystaniem przekładników prądowych z prądem wyjściowym 5 A.

Czujnik dokonuje poprawnego pomiaru rzeczywistej wartości skutecznej prądu (TrueRMS), również w przypadku zakłóconego (odkształconego) przebiegu prądu.

Działanie

Wskaźnik w sposób ciągły dokonuje pomiaru rzeczywistej wartości skutecznej prądu (TrueRMS), którego wynik pokazywany jest na 3-rzędowym, 3-cyfrowym wyświetlaczu segmentowym znajdującym się na elewacji urządzenia.
Wskaźnik umożliwia ustawienie wartości podłączonych przekładników prądowych, dzięki czemu wartość pokazywana na wyświetlaczu odpowiada rzeczywistej wartości prądu.
DMA-3 CT przystosowany jest do montażu w rozdzielni bezpośrednio na szynie DIN 35 mm.

UWAGA
Jeżeli uzwojenia wtórne przekładnikw są otwarte (np. podczas montażu) i przez mierzony obwód przepływa prąd, to na zaciskach przekładnika może zaindukować się niebezpieczne napięcie. Należy bezwzględnie zabezpieczyć się przed taką sytuacją wyłączając zasilanie mierzonych obwodów lub założyć dodatkowe mostki zwierające wtórną stronę przekładnika.

Wskaźnik przeznaczony jest to pomiaru prądu przy wykorzystaniu przekładników prądowych o znamionowym prądzie wyjściowym 5 A. Przepływ przez obwód pomiarowy wskaźnika prądu o wartości większej od 6 A może doprowadzić do jego uszkodzenia.

Dla zwiększenia bezpieczeństwa zalecane jest uziemienie jednej strony przekładnika prądowego w sposób pokazany na schemacie podłączenia.

Dane techniczne

PKWiU
27.12.24.0
Skala ponadzakresowa
Podświetlenie skali pomiarowej
Klasa dokładności
1
Rodzaj napięcia
AC/DC
Model
Szyna DIN
Skalibrowany
Szerokość [mm]
52.5
Połączenie przez przekładnik
Wskazówka holowana
Szerokość wyrażona liczbą modułów
3
System pomiarowy
Cyfrowy
Wersja modułowa

Dane logistyczne

Ean
5902431676142
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
