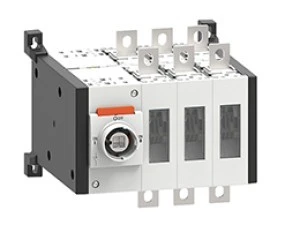

Rozłącznik izolacyjny w układzie przełącznym I‑0‑II 3P 250A GLC0250C1

Cena:
Ikona o nazwie IconShippingUnavailable
Na zamówienie od TIM
Powiadom o dostępności

ROZŁĄCZNIK IZOLACYJNY W UKŁADZIE PRZEŁĄCZNYM 1-0-2, 3 POLOWY, BEZ POKRĘTŁA 250A (ITH), 250A (IE/AC31B, AC32B i AC33B)

Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).

Przełączanie bezpośrednie - należy zamontować pokrętło GLX61DB (czarne)

Przełączanie na drzwiach szafy - należy zamontować pokrętło GLX61CB (czarne) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).

Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.

Podstawowe dane techniczne:

Znamionowe napięcie izolacji Ui 1 000 V

Znamionowe napięcie udarowe Uimp 12 kV

Znamionowa moc robocza AC23A: 140 kW przy 400 VAC, 250 kW przy 690 VAC

Zdolność załączania AC23A: 2 500 A przy 400 VAC

Zdolność wyłączania AC23A: 2 000 A przy 400 VAC

Trwałość mechaniczna: 20 000 cykli

Montaż: na płycie przy pomocy śrub

Temperatura pracy: od -25 do +55 °C

Przekrój przewodów: min. 70 mm², maks. 185 mm²

Dane techniczne

CN
8536508000
Typ
Połączenie śrubowe
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd ciągły Iu [A]
250
Znamionowy warunkowy prąd zwarciowy Iq [kA]
100
Liczba styków pomocniczych przełącznych
0
Wbudowany napęd silnikowy
Jako rozłącznik główny
Jako rozłącznik bezpieczeństwa
Znamionowa moc pracy dla AC-23, 400 V [kW]
140
Odpowiedni do montażu czołowego 4-otwory
Odpowiedni do instalacji w tablicach rozdzielczych
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Opcjonalny wyzwalacz napięciowy
PKWiU
27.33.11.0
Ciężar [g]
Przełącznik
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
3
Stopień ochrony (IP) części czołowej
IP20
Z mechanizmem ryglującym
Jako wyłącznik awaryjny
Jako rozłącznik kompaktowy
Jako rozłącznik serwisowy
Odpowiedni do montażu płaskiego
Odpowiedni do montażu czołowego centralnie
Odpowiedni do montażu pośredniego
Opcjonalny napęd silnikowy

Dane logistyczne

Ean
8013975242209
Szerokość opakowania [mm]
200
Waga z opakowaniem [kg]
4.5
Wysokość opakowania [mm]
160
Długość opakowania [mm]
230
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Lovato Electric Sp. z o.o
Zachodnia 3, 55-330 Błonie
