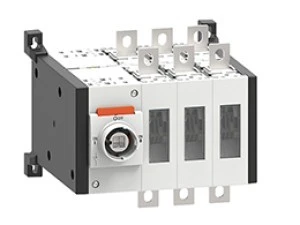

ROZŁĄCZNIK IZOLACYJNY W UKŁADZIE PRZEŁĄCZNYM 1-0-2, 3 POLOWY, BEZ POKRĘTŁA 160A (ITH), 160A (IE/AC31B, AC32B i AC33B)
Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).
Przełączanie bezpośrednie - należy zamontować pokrętło GLX61DB (czarne)
Przełączanie na drzwiach szafy - należy zamontować pokrętło GLX61CB (czarne) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).
Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.
Podstawowe dane techniczne:
Znamionowe napięcie izolacji Ui 1 000 V
Znamionowe napięcie udarowe Uimp 12 kV
Znamionowa moc robocza AC23A: 90 kW przy 400 VAC, 144 kW przy 690 VAC
Zdolność załączania AC23A: 1 600 A przy 400 VAC
Zdolność wyłączania AC23A: 1 280 A przy 400 VAC
Trwałość mechaniczna: 20 000 cykli
Montaż: na płycie przy pomocy śrub
Temperatura pracy: od -25 do +55 °C
Przekrój przewodów: min. 70 mm², maks. 185 mm²
