Przekaźnik priorytetowy 1Z 16A 230V AC PR‑603

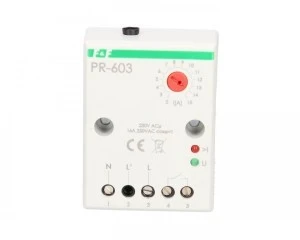

Przekaźnik priorytetowy PR-603

Opis produktu

Montaż natablicowy.
Zakres regulacji 2÷15 A.
Z kanałem przelotowym pod przewód prądowy odbiornika.

Przekaźniki priorytetowe stosujemy między innymi w sytuacjach, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Przekaźnik priorytetowy PR-603 zastosujemy w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max Ø= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika.

Działanie przekaźnika priorytetowego

Potencjometrem nastawiamy wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy.
Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego.
W przypadku kiedy załączony jest już odbiornik priorytetowy przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego.

Uwaga!
Prąd odbiornika priorytetowego może być większy od 15 A. Ograniczony jest jedynie przekrojem przewodu prądowego odbiornika (odseparowanego od układu pomiarowego) przewleczonego przez kanał przelotowy przekaźnika.
W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeżeli prąd odbiornika niepriorytetowego przekracza wartość 16 A, należy zastosować dodatkowy stycznik.
