Elektroniczny Przekaźnik prądowy EPP‑618

Cena:
12 szt.
Wysyłka w 24h

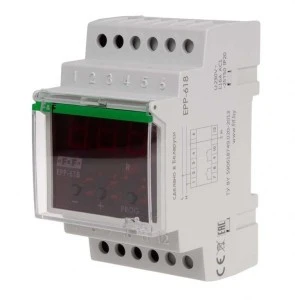

Elektroniczny przekaźnik prądowy EPP-618

Opis produktu

Przystosowany do pracy:
Z przekładnikiem prądowym o prądzie wtórnym 5 A.
Bez przekładnika jego prąd maksymalny wynosi 50 A.

Elektroniczny przekaźnik prądowy EPP-618 kontroluje wartości natężenia prądu płynącego w obwodzie mierzonym. Przełącza styki w przypadku przekroczenia wartości natężenia prądu powyżej i poniżej zadanych wartości progowych.

Cyfrowy wyświetlacz pozwala na bieżąco odczytywać wartość prądu w obwodzie mierzonym. Ułatwia precyzyjne zaprogramowanie wartości parametrów, według których będzie pracował.

Zasada działania elektronicznego przekaźnika prądowego

Przekaźnik jest przystosowany do pracy z przekładnikiem prądowym o prądzie wtórnym 5 A. Może również pracować bez przekładnika. Wtedy jego prąd maksymalny wynosi 50 A. Przekaźnik pracuje według jednej z czterech funkcji pracy: F1, F2, F3 i F4.

Funkcja F1

Jeżeli prąd w obwodzie pomiarowym przekroczy wartość zadaną Hi, to styki przekaźnika 7-8 zostaną połączone. Natomiast styki 9-10 zostaną rozłączone. Jeśli prąd w obwodzie pomiarowym będzie mniejszy niż wartość ustawiona minus wartość histerezy, styki przekaźnika wrócą do pierwotnego położenia. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.



Funkcja F2

Po spadku natężenia prądu poniżej wartości ustawionej Lo, styki przekaźnika 7-8 zostaną połączone. Styki 9-10 natomiast - rozłączone. Jeśli prąd w obwodzie pomiarowym będzie większy od nastawionego plus wartość histerezy, to styki przekaźnika wrócą do pierwotnego położenia. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.



Funkcja F3

Jeśli prąd w obwodzie pomiarowym przekroczy wartość zadaną Hi, to styki przekaźnika 7-8 zostaną połączone a styki 9-10 rozłączone. Styki przekaźnika w tej funkcji wrócą do pierwotnego położenia dopiero wtedy, gdy wartość prądu będzie niższa niż wartość Lo. W tej funkcji nastawy prądu nie są korygowane o wartość histerezy. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.



Funkcja F4

W funkcji tej przekaźnik pracuje w tzw. oknie pomiarowym. Przekaźnik zostanie załączony, jeśli prąd w obwodzie pomiarowym będzie wyższy od wartości zadanej Hi. Styki przekaźnika wrócą do pierwotnego położenia, jeśli prąd spadnie poniżej wartości zadanej minus wartość histerezy. Przekaźnik zostanie również załączony, jeśli wartość prądu będzie poniżej wartości zadanej Lo. W takim przypadku przekaźnik zostanie wyłączony, jeśli wartość prądu w obwodzie pomiarowym zwiększy się powyżej wartości zadanej Lo plus wartość histerezy.
Moment załączenia i wyłączenia możemy dodatkowo skorygować nastawą czasu tON lub tOFF.

Dane techniczne

CN
85364900
Zakres pomiarowy prądu [A] do
50
Szerokość [mm]
52,5
PKWiU
27.12.24.0
Zakres pomiarowy prądu [A] od
0,5

Dane logistyczne

Ean
5902431672748
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.20
Wysokość opakowania [mm]
70
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
