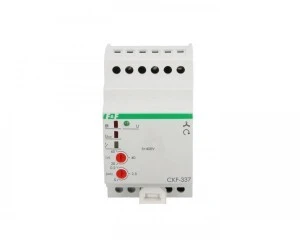

Czujnik kolejności i zaniku fazy CKF-337

Opis produktu

Bez przewodu neutralnego. Styk 1 x NO/NC.

Czujnik kolejności i zaniku fazy CKF-337 zabezpiecza przed symetrycznym i asymetrycznym spadkiem napięcia.

Czujnik kolejności i zaniku fazy zabezpiecza silniki elektryczne zasilane z sieci trójfazowej w sytuacjach grożących zniszczeniem. Są to przypadki takie jak np. zanik napięcia w co najmniej jednej fazie, symetryczny spadek napięć w trzech fazach lub asymetria napięć między fazami. Czujniki kolejności i zaniku fazy zabezpieczają również kierunek obrotów w przypadku zmiany kolejności faz przed czujnikiem.

Działanie czujnika kolejności izaniku fazy CKF-337

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu spowoduje wyłączenie silnika. Wyłączenie silnika nastąpi również w przypadku symetrycznego spadku napięć międzyfazowych we wszystkich trzech fazach poniżej 320 V. Wyłączenie nastąpi z ustawionym przez użytkownika opóźnieniem (0,2÷5 s). Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5 V poniżej ustawionego progu. Czyli o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. Gdy przed czujnikiem nastąpi zmiana kolejności faz, która spowoduje niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
