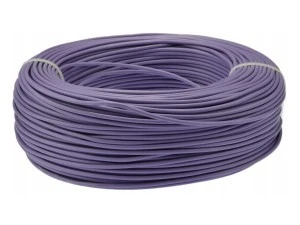

Kabel transmisyjny BUS O2YS(St)CY do magistrali przemysłowej Profibus DP 1x2x0,64 fioletowy Technokabel /500m/ 11.0136.0500

Cena:
1 szt.
Wysyłka w 48h

Przewód do transmisji danych BUS O2YS(St)CY przeznaczony jest do pracy w systemach automatyki przemysłowej z magistralą Profibus DP. Powinien być układany na stałe wewnątrz budynków. Wspólny ekran o specjalnej konstrukcji i bardzo dużej efektywności chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisję sygnałów cyfrowych i analogowych. Powłoka zewnętrzna charakteryzuje się dobrą odpornością na działanie olejów.

Kabel został wykonany zgodnie z normami DIN 19245 T3 i EN 50170 oraz spełnia wymagania normy PN-EN 60332-1-2 na nierozprzestrzenianie płomienia wzdłuż pionowo zainstalowanej wiązki.

Specyfikacja:

  • Producent: Technokabel
  • Indeks: 0182 001
  • Rodzaj kabla: BUS O2YS(St)CY (do transmisji danych w Profibus DP)
  • Liczba i średnica żył: 1 x 2 x 0,64 mm
  • Przybliżona średnica zewnętrzna: 8,0 mm
  • Napięcie pracy: 100 V
  • Próba napięciowa: 700 V sk
  • Impedancja falowa: 150Ω ± 15Ω
  • Pojemność skuteczna miedzy żyłami przy 1kHz: ok. 30 nF/km
  • Min. rezystancja izolacji: 5 GΩxkm
  • Tłumienność falowa przy częst. 38,4kHz: max. 4 dB/km
  • Impedancja sprzężeniowa ekranu przy częst. 30MHz: max. 50 mΩ/m
  • Max. rezystancja pętli żył w temp. 20°C: 110 Ω/km
  • Max. rezystancja ekranu w temp. 20°C: 9,7 Ω/km
  • Min. promień gięcia: 10 x Ø
  • Temperatura pracy: -30°C do 70°C
  • Palność kabla: nierozprzestrzeniający płomienia
  • Waga: 67 kg/km
  • Indeks miedzi: 20,5 kg/km

Budowa przewodu:

  • Żyły: miedziane, jednodrutowe o średnicy 0,64mm (22 AWG), skręcone w parę
  • Izolacja: spieniony polietylen z naskórkiem
  • Oznaczenie żył: czerwony, zielony
  • Ekran: podwójny z taśmy aluminiowej laminowanej i oplotu z drutów miedzianych ocynowanych
  • Powłoka: specjalny polwinit oponowy (PVC), nierozprzestrzeniający płomienia (próby palności wg PN-EN 60332-1-2, EN 60332-1-2, IEC 60332-1-2)
  • Kolor powłoki: fioletowy

Sieć przemysłowa Profibus DP

Profibus jest standardem cyfrowej sieci przemysłowej zaprojektowanym do wymiany danych między urządzeniami polowymi (rozproszone wejścia/wyjścia, falowniki, siłowniki), a systemem sterowania (PLC). Obecnie mamy dwa rodzaje sieci Profibus: Profibus DP oraz Profibus PA, dodatkowo istnieje Profinet, który bazuje na komunikacji Ethernet.

Profibus DP (Decentralised Peripherals) to transmisja służąca do bardzo szybkiej obsługi zdecentralizowanych urządzeń wejścia/wyjścia. Profibus DP wykorzystuje architekturę typu Master Slave, co oznacza, że tylko Master (najczęściej PLC) inicjuje komunikację i odpytuje inne urządzenia podłączone do magistrali szeregowej.

Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi!

Prezentowany przewód został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

Dane techniczne

Maksymalna długość odcinka wyprzedażowego [m]
500
Przybliżona średnica zewnętrzna [mm]
8
Materiał powłoki zewnętrznej
PVC
Izolacja żyły
PVC
Ekran wspólny
Folia + oplot
Średnica żyły [mm]
0.6400
Liczba żył
2
Identyfikacja żył
Kolor
Materiał żyły
Z miedzi (Cu)

Dane logistyczne

Ean
5905954913046
Typ przesyłki - dla 1 jednostki sprzedażowej
Paleta
