Przewód do transmisji danych BUS przeznaczony jest do łączenia urządzeń sygnalizacyjnych i sterujących pracujących w domach i budynkach inteligentnych opartych na standardach EIB i KNX. Wspólny ekran statyczny chroni tory kabla przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne i zapobiega emisji zakłóceń na zewnątrz kabla.
Kabel został sklasyfikowany zgodnie z normą zharmonizowaną PN-EN 50575:2014 (CPR) oraz spełnia wymagania normy PN-EN 60332-1-2 na nierozprzestrzenianie płomienia wzdłuż pionowo zainstalowanej wiązki.
Specyfikacja:
- Producent: Bitner
- Model: BiT E-BUS
- Indeks: EB0005
- Rodzaj kabla: BUS (do transmisji danych w EIB / KNX)
- Liczba i średnica żył: 2 x 2 x 0,8 mm
- Przybliżona średnica zewnętrzna: 6,0 mm
- Impedancja falowa: 85Ω ±15%
- Rezystancja pętli żył (max): 73,2 Ω/km
- Rezystancja izolacji: 100 MΩxkm
- Pojemność: 100 nF/km
- Min. promień gięcia: 8 x Ø
- Min. temperatura układania: -5°C
- Temperatura pracy: -40°C do 80°C
- Reakcja na ogień: klasa Eca
- Waga: 54 kg/km
- Indeks miedzi: 21 kg/km

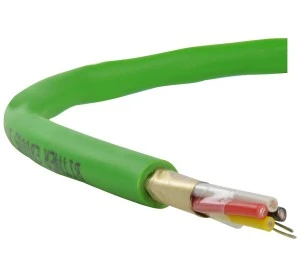

Budowa przewodu:
- Żyły: miedziane jednodrutowe (wg PN-EN 60228, EN 60228, IEC 60228)
- Izolacja: specjalny PVC
- Oznaczenie żył: 1 para biała/żółta, 2 para czerwona/czarna
- Ośrodek: żyły skręcone w pary, następnie pary w ośrodek
- Ekran: taśma metalizowana, pod ekranem ułożona wzdłużnie żyła uziemiająca (drut miedziany ocynowany o średnicy 0,4mm)
- Powłoka: specjalny PVC, olejoodporny, samogasnący i nierozprzestrzeniający płomienia (wg PN-EN 60332-1-2, EN 60332-1-2, IEC 60332-1-2)
- Kolor powłoki: zielony
Zastosowanie:
Prezentowane kable są przeznaczone do przenoszenia sygnałów BUS w systemach zarządzania inteligentnym budynkiem opartych na standardach Europejskiej Magistrali Instalacyjnej EIB oraz jej następcą, instalacją nowej generacji KNX. Sygnały pobierane z czujników instalacji (oświetlenia, temperatury, klimatyzacji, kontroli dostępu i innych) zbierane są w magistralę EIB / KNX, następnie przetwarzane i wykorzystane do sterowania pracą urządzeń.
Kable można układać na stałe w pomieszczeniach suchych i wilgotnych oraz prowadzić natynkowo i podtynkowo, a także w rurkach, korytach i kanałach kablowych. Kable można stosować również w przestrzeniach zewnętrznych w miejscach chronionych przed bezpośrednim działaniem promieni słonecznych.
Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi!
Prezentowany przewód został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
