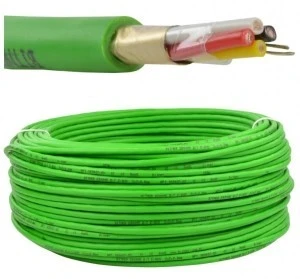

Kabel transmisyjny BUS do magistrali instalacyjnej EIB KNX 2x2x0,8 zielony /500m/

Przewód do transmisji danych BUS przeznaczony jest do łączenia urządzeń sygnalizacyjnych i sterujących pracujących w domach i budynkach inteligentnych opartych na standardach EIB i KNX. Wspólny ekran statyczny chroni tory kabla przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne i zapobiega emisji zakłóceń na zewnątrz kabla.

Kabel został sklasyfikowany zgodnie z normą zharmonizowaną PN-EN 50575:2014 (CPR) oraz spełnia wymagania normy PN-EN 60332-1-2 na nierozprzestrzenianie płomienia wzdłuż pionowo zainstalowanej wiązki.

Specyfikacja:

• Producent: Bitner
• Model: BiT E-BUS
• Indeks: EB0005
• Rodzaj kabla: BUS (do transmisji danych w EIB / KNX)
• Liczba i średnica żył: 2 x 2 x 0,8 mm
• Przybliżona średnica zewnętrzna: 6,0 mm
• Impedancja falowa: 85Ω ±15%
• Rezystancja pętli żył (max): 73,2 Ω/km
• Rezystancja izolacji: 100 MΩxkm
• Pojemność: 100 nF/km
• Min. promień gięcia: 8 x Ø
• Min. temperatura układania: -5°C
• Temperatura pracy: -40°C do 80°C
• Reakcja na ogień: klasa Eca
• Waga: 54 kg/km
• Indeks miedzi: 21 kg/km

Budowa przewodu:

• Żyły: miedziane jednodrutowe (wg PN-EN 60228, EN 60228, IEC 60228)
• Izolacja: specjalny PVC
• Oznaczenie żył: 1 para biała/żółta, 2 para czerwona/czarna
• Ośrodek: żyły skręcone w pary, następnie pary w ośrodek
• Ekran: taśma metalizowana, pod ekranem ułożona wzdłużnie żyła uziemiająca (drut miedziany ocynowany o średnicy 0,4mm)
• Powłoka: specjalny PVC, olejoodporny, samogasnący i nierozprzestrzeniający płomienia (wg PN-EN 60332-1-2, EN 60332-1-2, IEC 60332-1-2)
• Kolor powłoki: zielony

Zastosowanie:

Prezentowane kable są przeznaczone do przenoszenia sygnałów BUS w systemach zarządzania inteligentnym budynkiem opartych na standardach Europejskiej Magistrali Instalacyjnej EIB oraz jej następcą, instalacją nowej generacji KNX. Sygnały pobierane z czujników instalacji (oświetlenia, temperatury, klimatyzacji, kontroli dostępu i innych) zbierane są w magistralę EIB / KNX, następnie przetwarzane i wykorzystane do sterowania pracą urządzeń.

Kable można układać na stałe w pomieszczeniach suchych i wilgotnych oraz prowadzić natynkowo i podtynkowo, a także w rurkach, korytach i kanałach kablowych. Kable można stosować również w przestrzeniach zewnętrznych w miejscach chronionych przed bezpośrednim działaniem promieni słonecznych.

Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi!

Prezentowany przewód został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
