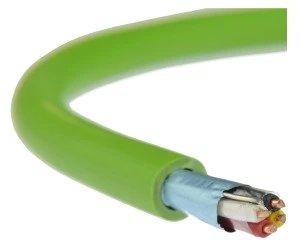

Kabel transmisyjny BUS do magistrali instalacyjnej EIB KNX 2x2x0,8 zielony Technokabel /25m/

Przewód do transmisji danych BUS przeznaczony jest do łączenia urządzeń sygnalizacyjnych i sterujących pracujących w domach i budynkach inteligentnych opartych na standardach EIB i KNX. Wspólny ekran statyczny chroni tory kabla przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne i zapobiega emisji zakłóceń na zewnątrz kabla.

Kabel został wykonany zgodnie z normą WT-TK-4 oraz spełnia wymagania normy PN-EN 60332-1-2 na nierozprzestrzenianie płomienia wzdłuż pionowo zainstalowanej wiązki.

Specyfikacja:

• Producent: Technokabel
• Indeks: 0626 001
• Rodzaj kabla: BUS (do transmisji danych w EIB / KNX)
• Liczba i średnica żył: 2 x 2 x 0,8 mm
• Przybliżona średnica zewnętrzna: 6,1 mm
• Napięcie pracy: 150 V
• Próba napięciowa: 1500 V sk
• Impedancja falowa: 100Ω ± 20Ω
• Max. rezystancja pętli żył w temp. 20°C: 75 Ω/km
• Min. rezystancja izolacji: 200 MΩxkm
• Pojemność skuteczna przy 1kHz: 100 nF/km
• Min. promień gięcia: 10 x Ø
• Temperatura układania: -5°C do +50°C
• Temperatura pracy: -30°C do 70°C
• Palność kabla: nierozprzestrzeniający płomienia
• Waga: 53 kg/km
• Indeks miedzi: 20,5 kg/km

Budowa przewodu:

• Żyły: jednodrutowe okrągłe z miękkich drutów miedzianych, o średnicach 0,8mm
• Izolacja: polwinit izolacyjny (PVC)
• Oznaczenie żył: biały, żółty, czerwony, czarny
• Wiązka: czwórkowa skręcona z żył izolowanych
• Ośrodek: owinięty taśmą poliestrową
• Ekran: statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą ocynowaną
• Powłoka: specjalny, uniepalniony polwinit oponowy (PVC), o podwyższonym indeksie tlenowym (>29), nierozprzestrzeniający płomienia (próby palności wg PN-EN 60332-1-2, EN 60332-1-2, IEC 60332-1-2)
• Kolor powłoki: zielony

Zastosowanie:

Prezentowane kable są przeznaczone do przenoszenia sygnałów BUS w systemach zarządzania inteligentnym budynkiem opartych na standardach Europejskiej Magistrali Instalacyjnej EIB oraz jej następcą, instalacją nowej generacji KNX. Sygnały pobierane z czujników instalacji (oświetlenia, temperatury, klimatyzacji, kontroli dostępu i innych) zbierane są w magistralę EIB / KNX, następnie przetwarzane i wykorzystane do sterowania pracą urządzeń.

Kable można układać na stałe w pomieszczeniach suchych i wilgotnych oraz prowadzić natynkowo i podtynkowo, a także w rurkach, korytach i kanałach kablowych. Kable można stosować również w przestrzeniach zewnętrznych w miejscach chronionych przed bezpośrednim działaniem promieni słonecznych.

Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi!

Prezentowany przewód został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
