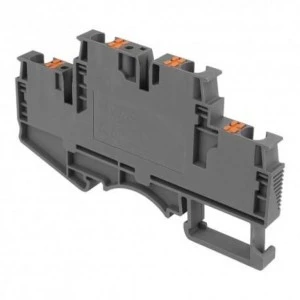

Złączka szynowa DSKK4 sprężynowa
2-poziomowa, szara, 4-przewodowa
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii DSKK4 umożliwiają szybkie i wygodne łączenie przewodów o przekroju 0.2 - 4mm2 (24 - 10 AWG) przy pomocy zacisków sprężynowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączka 2-piętrowa umożliwia połączenie 4 przewodów na dwóch torach.
➡️ Cechy złączki szynowej DSKK4:
✔️ zaciski sprężynowe - prosty i szybki montaż przewodów
✔️ montaż na szynie DIN 35
✔️ 2-torowa złączka do łączenia czterech przewodów
✔️ napięcie znamionowe 500 V
✔️ prąd znamionowy 32 A
✔️ przekrój przewodów 0,2 - 4 mm2 (24 - 10 AWG)
✔️ kolor szary
✔️ wysokiej jakości materiał
✔️ zaciski ze stopu miedzi
zastosowanie
złącze zaciskowe na przewody z zaciskiem sprężynowym
typ złączki szynowa
ilość poziomów 2
ilość zacisków na piętro 2
ilość zacisków ogółem 4
montaż na szynie DIN 35 tak
montaż elektryczny
zacisk sprężynowy
wykonanie
stop miedzi
klatka z wysokogatunkowej stali
max. przekrój przewodu 4 mm2
napięcie znamionowe 500 V
prąd znamionowy 32 A
zasięg drutu
24 - 10 AWG
0.2 - 4 mm2
długość zdejmowania izolacji
10-12 mm
temperatura pracy
od -40℃ do + 105℃
wymiary [złączka szynowa DSKK2-5 wymiary.jpg]
podstawowy kolor złącza
szary
deklaracja zgodności CE
tak
dyrektywa RoHs
tak
akcesoria
Oznaczniki na złączki - ZB5-10P
Płytka końcowa - D-DS2.5-01P
Mostek wtykowy - DFB2.5-02P
DOSTĘPNE NA NASZYCH AUKCJACH
Symbol
DSKK4-01P-11-00A(H)
EAN
5907589335798
