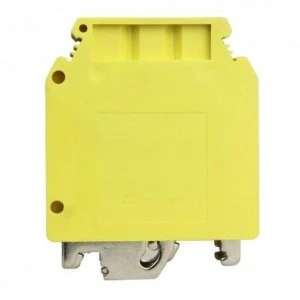

Złączka szynowa 35 mm2 PC35 żółto-zielona
zacisk śrubowy
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC umożliwiają łączenie przewodów o przekroju 0.2 - 35mm2 (18 - 1 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe DEGSON przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączkom zostały przyznane certyfikaty UL oraz VDE.
➡️ Cechy złączki szynowej PC35:
✔️ zaciski śrubowe
✔️ do łączenia przewodów uziemienia PE
✔️ przekrój przewodów 0,2 - 35 mm2 (18 - 1 AWG)
✔️ kolor żółto-zielony
✔️ wysokiej jakości materiał
symbol PC35-PE-01P-1Y-00AH
typ złączka szynowa PE
z uziemieniem
rodzaj śrubowa
kolor żółto-zielona
zastosowanie połączenie przewodów
napięcie nominalne -
natężenie nominalne -
dla przewodów o przekroju 0,2 - 35 mm2
certyfikaty CE
standard testowania EN60947-7-1： UL1059
spad 15,2 mm
liczba biegunów 1P
dane dotyczące badań EN60947-7-1 -
kategoria napięcia przepięciowego III
stopień zanieczyszczenia 3
grupa materiału I
napięcie impulsowe 8 kV
moment dokręcania śrub 2,5 Nm
znamionowa pojemność przyłączeniowa 18 - 0 AWG
dopuszczalny nacisk trwały 10,04 kg
rodzaj śrub M6
klasa palności UL94 V-0
dozwolona temperatura otoczenia -40~ +105
wilgotność względna 5% - 95%
standard inspekcji MIL-STD-105E II
AQL 0,65
materiał obudowy PA66
materiał śrub miedź powlekana niklem
materiał styków miedź powlekana niklem
zalecane ściągnięcie izolacji dla przewodu 14-15 mm
przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym.
przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym
dostępne akcesoria
Etykiety znakujące
ZB10
Uchwyt końcowy
E-PC
Mostek łączeniowy
EB10-15
(w naszej ofercie)
producent DEGSON
kod EAN 5907589333442
Rysunek wymiarowy
