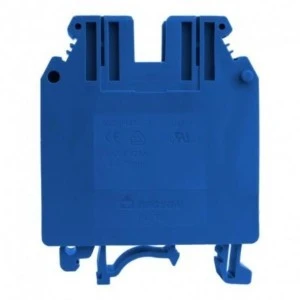

Złączka szynowa 35 mm2 PC35 niebieska
zacisk śrubowy
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC umożliwiają łączenie przewodów o przekroju 0.2 - 35mm2 (18 - 1 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe DEGSON przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączkom zostały przyznane certyfikaty UL oraz VDE.
➡️ Cechy złączki szynowej PC35:
✔️ zaciski śrubowe
✔️ napięcie znamionowe 1000 V
✔️ prąd znamionowy 125 A
✔️ przekrój przewodów 0,2 - 35 mm2 (18 - 1 AWG)
✔️ certyfikacja VDE (nr. 40024704) i UL (nr. E228872)
✔️ kolor niebieski
✔️ wysokiej jakości materiał
symbol PC35-01P-11-00A(H)
typ złączka szynowa
rodzaj śrubowa
możliwość modularnego łączenia ze złączkami 35mm tak
kolor szara
zastosowanie połączenie przewodów
napięcie nominalne 1000 V
natężenie nominalne 125 A
dla przewodów o przekroju 0,2 - 35 mm2
certyfikaty UL, VDE, CE
standard testowania EN60947-7-1： UL1059
spad 15,2 mm
liczba biegunów 1P
dane dotyczące badań EN60947-7-1 VDE certificate NO. 40024704
dane dotyczące badań UL1059 UL E228872
kategoria napięcia przepięciowego III
stopień zanieczyszczenia 3
grupa materiału I
napięcie impulsowe 8 kV
grupa materiału I
moment dokręcania śrub 2,5 Nm
grupa materiału I
zastosowanie w grupach B, C, D
napięcie nominalne dla grup (B, C, D) 600, 600, 600 V
natężenie nominalne dla grup (B, C, D) 150, 150, 5 A
znamionowa pojemność przyłączeniowa 18 - 1 AWG
dopuszczalny nacisk trwały 10 kg
rodzaj śrub M6
klasa palności UL94 V-0
dozwolona temperatura otoczenia -40~ +105
wilgotność względna 5% - 95%
standard inspekcji MIL-STD-105E II
AQL 0,65
materiał obudowy PA66, UL94V-0
materiał śrub miedź powlekana niklem
materiał złącz miedź powlekana niklem
zalecane ściągnięcie izolacji dla przewodu 16 - 17 mm
przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym.
przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym
dostępne akcesoria
Etykiety znakujące
ZB10
Uchwyt końcowy
E-PC
Mostek łączący
EB10-15
(w naszej ofercie)
producent DEGSON
kod EAN 5907589335750
Rysunek wymiarowy
