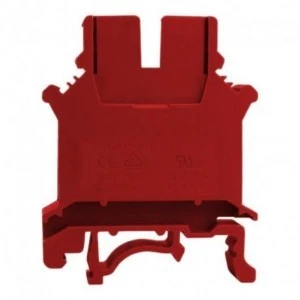

symbol PC16-01P-16-00A(H)
typ złączka szynowa
rodzaj śrubowa
kolor czerwona
zastosowanie połączenie przewodów
napięcie nominalne 800 V
natężenie nominalne 76 A
dla przewodów o przekroju 0,2 - 16 mm2
certyfikaty UL, VDE, CE
standard testowania EN60947-7-1： UL1059
spad 12,2 mm
liczba biegunów 1P
dane dotyczące badań EN60947-7-1 VDE certificate NO. 40024711
dane dotyczące badań UL1059 UL E228872
kategoria napięcia przepięciowego III
stopień zanieczyszczenia 3
grupa materiału I
napięcie impulsowe 8 kV
grupa materiału I
moment dokręcania śrub 1,2 Nm
grupa materiału I
zastosowanie w grupach B, C, D
napięcie nominalne dla grup (B, C, D) 600, 600, 600 V
natężenie nominalne dla grup (B, C, D) 85, 85, 5 A
znamionowa pojemność przyłączeniowa 12 - 4 AWG
dopuszczalny nacisk trwały 4,76 kg
rodzaj śrub M4
klasa palności UL94 V-0
dozwolona temperatura otoczenia -40~ +105
wilgotność względna 5% - 95%
standard inspekcji MIL-STD-105E II
AQL 0,65
materiał obudowy PA66, UL94V-0
materiał śrub miedź powlekana niklem
materiał złącz miedź powlekana niklem
zalecane ściągnięcie izolacji dla przewodu 12-13 mm
przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym.
przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym
dostępne akcesoria
pokrywa boczna
D-PC16
Etykiety znakujące
ZB10
Uchwyt końcowy
E-PC
Mostek łączący
EB10-12
(w naszej ofercie)
producent DEGSON
kod EAN 5907589337365
Rysunek wymiarowy
