Złączka szynowa przelotowa 6‑przewodowa 3‑piętrowa 4mm2 szary ZG‑G/31 A03‑0008

miniaturka produktu Złączka szynowa przelotowa 6‑przewodowa 3-piętrowa 4mm2 szary ZG-G/31 A03-0008
miniaturka produktu Złączka szynowa przelotowa 6‑przewodowa 3-piętrowa 4mm2 szary ZG-G/31 A03-0008

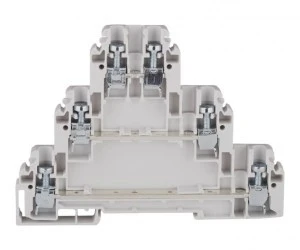

Zdjęcie produktu Złączka szynowa przelotowa 6‑przewodowa 3-piętrowa 4mm2 szary ZG-G/31 A03-0008
Kliknij, aby przejść do galerii
Cena:
Na zamówienie od TIM

Złączki gwintowane 3-piętrowe ZG-G stosowane są głównie do łączenia w sposób pewny pod względem elektrycznym i mechanicznym przewodów elektroenergetycznych miedzianych w urządzeniach użytkowanych w warunkach wnętrzowych we wszystkich strefach klimatycznych.

DANE TECHNICZNE

  • Przekrój znamionowy: 4mm2
  • Przyłączalność znamionowa: [drut] 0,5 – 4mm2 | [linka] 0,5 – 4mm2
  • Napięcie znamionowe izolacji: 690V
  • Napięcie znamionowe udarowe wytrzymywane: 6kV
  • Prąd znamionowy ciągły: 32A
  • Moment skręcający dla zacisków: 0,5Nm
  • Długość odizolowania: 8mm
  • Materiał izolacyjny: poliamid
  • Szerokość: 6,4mm
  • Temperatura otoczenia: -25…+100oC
  • Norma: IEC 60947-7-1
  • Masa: 27,2g

Dane techniczne

CN
8536 90 10
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
4
Zakres temperatur pracy [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Napięcie znamionowe [V]
690
Liczba zacisków na poziom
2
Szerokość / rozmiar rastra [mm]
6.4000
Sposób montażu
Szyna montażowa DIN 35 mm
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wersja przeciwwybuchowa „EEx e”
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
PKWiU
27.12.40.0
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
4
Zakres temperatur pracy [°C] od
-25
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
4
Długość [mm]
93,2
Prąd znamionowy In [A]
32
Liczba poziomów
3
Wysokość przy najniższym sposobie montażu [mm]
65.7000
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca

Dane logistyczne

Ean
5902626145330
Szerokość opakowania [mm]
50
Waga z opakowaniem [kg]
0.02
Wysokość opakowania [mm]
5
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
