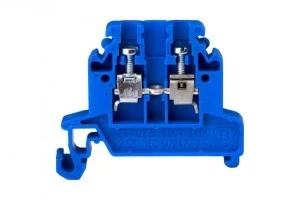

Złączka szynowa przelotowa 2‑przewodowa 2,5mm2 niebieski ZG‑G2,5 A11‑8106

miniaturka produktu Złączka szynowa przelotowa 2‑przewodowa 2,5mm2 niebieski ZG-G2,5 A11-8106
miniaturka produktu Złączka szynowa przelotowa 2‑przewodowa 2,5mm2 niebieski ZG-G2,5 A11-8106
Zdjęcie produktu Złączka szynowa przelotowa 2‑przewodowa 2,5mm2 niebieski ZG-G2,5 A11-8106
Kliknij, aby przejść do galerii
Cena:
Na zamówienie od TIM

Złączki uniwersalne są stosowane głównie do łączenia w sposób pewny pod względem elektrycznym i mechanicznym przewodów elektroenergetycznych miedzianych w urządzeniach użytkowanych w warunkach wnętrzowych we wszystkich strefach klimatycznych.

DANE TECHNICZNE

  • Normy: IEC 60947-7-1
  • Przekrój znamionowy: 2,5mm2
  • Przyłączalność znamionowa: [drut] 0,5 – 2,5mm2| [linka] 0,5 – 2,5mm2
  • Napięcie znamionowe izolacji: 690V
  • Napięcie znamionowe udarowe wytrzymywane: 6kV
  • Prąd znamionowy ciągły: 24A
  • Moment skręcający dla zacisków: 0,4Nm
  • Długość odizolowania: 8mm
  • Materiał izolacyjny: poliamid
  • Temperatura otoczenia: -25…+100oC
  • Masa: 6g

Dane techniczne

CN
8536 90 10
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
2,5
Zakres temperatur pracy [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Napięcie znamionowe [V]
690
Liczba zacisków na poziom
2
Szerokość / rozmiar rastra [mm]
5.2000
Sposób montażu
Szyna montażowa DIN 35 mm
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wersja przeciwwybuchowa „EEx e”
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
PKWiU
27.12.40.0
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2,5
Zakres temperatur pracy [°C] od
-25
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2,5
Długość [mm]
43,4
Prąd znamionowy In [A]
24
Liczba poziomów
1
Wysokość przy najniższym sposobie montażu [mm]
31
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca

Dane logistyczne

Ean
5902626136932
Szerokość opakowania [mm]
30
Waga z opakowaniem [kg]
0.10
Wysokość opakowania [mm]
5
Długość opakowania [mm]
30
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
