Złączka szynowa przelotowa 2‑przewodowa 16mm2 niebieski ZG‑G16 A11‑8406

miniaturka produktu Złączka szynowa przelotowa 2‑przewodowa 16mm2 niebieski ZG-G16 A11-8406
miniaturka produktu Złączka szynowa przelotowa 2‑przewodowa 16mm2 niebieski ZG-G16 A11-8406

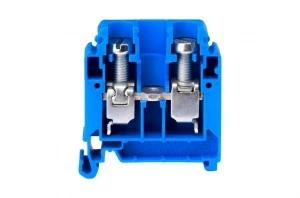

Zdjęcie produktu Złączka szynowa przelotowa 2‑przewodowa 16mm2 niebieski ZG-G16 A11-8406
Kliknij, aby przejść do galerii
Cena:
Na zamówienie od TIM

Złączki uniwersalne są stosowane głównie do łączenia w sposób pewny pod względem elektrycznym i mechanicznym przewodów elektroenergetycznych miedzianych w urządzeniach użytkowanych w warunkach wnętrzowych we wszystkich strefach klimatycznych.

DANE TECHNICZNE

  • Normy: IEC 60947-7-1
  • Przekrój znamionowy: 16mm2
  • Przyłączalność znamionowa: [drut] 1,5 - 16mm2| [linka] 1,5 - 10mm2
  • Napięcie znamionowe izolacji: 690V
  • Napięcie znamionowe udarowe wytrzymywane: 6kV
  • Prąd znamionowy ciągły: 76A
  • Moment skręcający dla zacisków: 2,0Nm
  • Długość odizolowania: 16mm
  • Materiał izolacyjny: poliamid
  • Temperatura otoczenia: -25...+100oC
  • Masa: 24g

Dane techniczne

CN
8536 90 10
Sposób montażu
Szyna montażowa DIN 35 mm
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wersja przeciwwybuchowa „EEx e”
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
16
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
16
Zakres temperatur pracy [°C] od
-25
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
1,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
10
Długość [mm]
45
Prąd znamionowy In [A]
76
Liczba poziomów
1
Wysokość przy najniższym sposobie montażu [mm]
42.6000
PKWiU
27.12.40.0
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
1,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
1,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
16
Zakres temperatur pracy [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
1,5
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Napięcie znamionowe [V]
690
Liczba zacisków na poziom
2
Szerokość / rozmiar rastra [mm]
12

Dane logistyczne

Ean
5902626185626
Szerokość opakowania [mm]
50
Waga z opakowaniem [kg]
0.04
Wysokość opakowania [mm]
10
Długość opakowania [mm]
40
Typ przesyłki - dla 1 jednostki sprzedażowej
