Złączka szynowa przelotowa 2‑przewodowa 10mm2 żółty ZG‑G10 A11‑8301

miniaturka produktu Złączka szynowa przelotowa 2‑przewodowa 10mm2 żółty ZG-G10 A11-8301
miniaturka produktu Złączka szynowa przelotowa 2‑przewodowa 10mm2 żółty ZG-G10 A11-8301

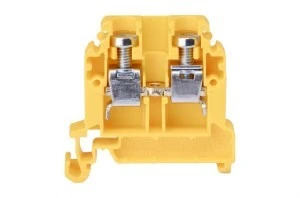

Zdjęcie produktu Złączka szynowa przelotowa 2‑przewodowa 10mm2 żółty ZG-G10 A11-8301
Kliknij, aby przejść do galerii
Cena:
Na zamówienie od TIM

Złączki uniwersalne są stosowane głównie do łączenia w sposób pewny pod względem elektrycznym i mechanicznym przewodów elektroenergetycznych miedzianych w urządzeniach użytkowanych w warunkach wnętrzowych we wszystkich strefach klimatycznych.

DANE TECHNICZNE

  • Normy: IEC 60947-7-1
  • Przekrój znamionowy: 10mm2
  • Przyłączalność znamionowa: [drut] 0,5 – 10mm2| [linka] 0,5 – 6mm2
  • Napięcie znamionowe izolacji: 690V
  • Napięcie znamionowe udarowe wytrzymywane: 6kV
  • Prąd znamionowy ciągły: 57A
  • Moment skręcający dla zacisków: 1,2Nm
  • Długość odizolowania: 10mm
  • Materiał izolacyjny: poliamid
  • Temperatura otoczenia: -25…+100oC
  • Masa: 13g

Dane techniczne

CN
8536 90 10
Sposób montażu
Szyna montażowa DIN 35 mm
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wersja przeciwwybuchowa „EEx e”
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
10
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
10
Zakres temperatur pracy [°C] od
-25
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
6
Długość [mm]
43,4
Prąd znamionowy In [A]
57
Liczba poziomów
1
Wysokość przy najniższym sposobie montażu [mm]
36.3000
PKWiU
27.12.40.0
Kolor
Żółty
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
10
Zakres temperatur pracy [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Napięcie znamionowe [V]
690
Liczba zacisków na poziom
2
Szerokość / rozmiar rastra [mm]
8

Dane logistyczne

Ean
5902626137021
Szerokość opakowania [mm]
50
Waga z opakowaniem [kg]
0.01
Wysokość opakowania [mm]
10
Długość opakowania [mm]
60
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
