Złączka szynowa 2‑przewodowa 2,5mm2 szara VIKING 037160

Cena:
282 szt.
Wysyłka w 24h

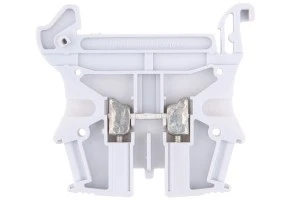

Prezentowana złączka pochodzi z serii Viking marki LEGRAND. Wykonano ją z bardzo trwałego tworzywa termoplastycznego w kolorze szarym. Złączka posiada jeden poziom i dwa zaciski na piętro. Napięcie znamionowe 1 osiąga 600, natomiast napięcie znamionowe 2 wynosi 800 V. Należy wykonać boczną pozycję połączenia. Przekrój przyłączanego przewodu jednodrutowego wynosi od 0,25 mm? do 4 mm?. Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej wynosi od 0,25 mm? do 4 mm?. Przekrój przyłączanego przewodu linkowego z końcówką tulejkową wynosi od 0,25 mm? do 2,5 mm?. Przekrój przyłączanego przewodu wielożyłowego wynosi od 0,25 mm? do 2,5 mm?. Do obwodu podłączymy go przy pomocy połączenia śrubowego. Złączkę zamontujemy na szynie DIN 35 mm. Klasa palności materiału izolacyjnego wg. UL 94 została oznaczona jako V2. Wysokość przy najniższym sposobie montażu wynosi 46,4 mm, szerokość / rozmiar rastra wynosi 5 mm, a długość 52,2 mm. Wymagana jest płytka zamykająca, bowiem złączka jest wykonana w wersji przeciwwybuchowej „EEx e”. Produkcją zajął się LEGRAND, który od wielu lat jest liderem na wymagającym rynku osprzętu elektroinstalacyjnego.

Dane techniczne

CN
85389099
Sposób montażu
Szyna montażowa DIN 35 mm
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
4
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,25
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2,5
Napięcie znamionowe [V]
800
Liczba zacisków na poziom
2
Szerokość / rozmiar rastra [mm]
5
PKWiU
27.12.40.0
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Wersja przeciwwybuchowa „EEx e”
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,25
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,25
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,25
Długość [mm]
52,2
Prąd znamionowy In [A]
24
Liczba poziomów
1
Wysokość przy najniższym sposobie montażu [mm]
46.4000

Dane logistyczne

Ean
3245060371609
Szerokość opakowania [mm]
45
Waga z opakowaniem [kg]
0.01
Wysokość opakowania [mm]
4
Długość opakowania [mm]
53
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
