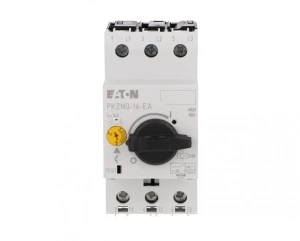

Wyłącznik silnikowy PKZM0‑16‑EA 3P 7,5kW 10‑16A ‑16‑EA 189905
- Producent:EATON
- Seria produktu:PKZM0
- Indeks producenta:189905
- Indeks TIM:0004-00012-45057
- Kategoria:Wyłączniki silnikowe
- Ocena:
Cena:
Wyłącznik silnikowy
PKZM0-16-EA
Zaciski śrubowe
Zaciski śrubowe
189905
Zgodność z IEC/EN60947
Zaciski śrubowe
Stopień ochrony IP20
Szybki, łatwy
i bezpieczny montaż
i bezpieczny montaż
Możliwość
podłączenia do
adaptera MSFA
podłączenia do
adaptera MSFA
Różne możliwości okablowania ‑ śrubowe i Push‑in
Wyłączniki silnikowe można okablować nie tylko za pomocą śrub, ale również za pomocą technologii wtykowej Push‑in. Zaciski wtykowe Push‑in umożliwiają bezpieczne i łatwe podłączenie przewodów do szafy sterowniczej za pomocą jednego kliknięcia ‑ nie są potrzebne żadne narzędzia. Przyspiesza to nie tylko okablowanie o 50%, ale jest również znacznie bezpieczniejsze dzięki odpornym na wstrząsy i drgania zaciskom. Wyłączniki PKZ z zaciskami wtykowymi Push‑in są dostępne w zakresie prądów znamionowych do 32A. Wyróżniają się takżę specjalną wersją śrubowo/wtykową do stosowania z trójfazowymi mostkami zasilającymi.
Certyfikaty
1
2
3
1
POZNAJ AKCESORIA DO wyłączników PKZ
1Standardowy styk pomocniczy (NHI)
2Styk pomocniczy wskazujący wyzwolenie (AGM)
3Wyzwalacz wzrostowy A‑PKZ0, wyzwalacz podnapięciowy U‑PKZ0
PKZ jako część systemu xStart
Zaledwie dwa wyłączniki pokrywają cały zakres prądów od 0,1 do 63 A. Potrzeba do tego zaledwie 18 różnych typów. Wyłączniki zostały przystosowane do serii styczników DIL i w ten sposób można je łatwo łączyć w kompletny rozrusznik silnikowy.
Przystosowane do pracy z silnikami IE3
Wyłączniki PKZMO, PKZM4 i PKE zostały przebadane do współpracy z silnikami IE3 i zapewniają niezawodne załączanie silnika i jego ochronę w razie przeciążenia lub zwarcia. Czasy zadziałania wyzwalaczy zwarciowych dostosowano do podwyższonych prądów rozruchowych silników IE3.
Pozwala to skutecznie zapobiegać fałszywym wyzwoleniom i gwarantuje bezpieczną eksploatację.
Pozwala to skutecznie zapobiegać fałszywym wyzwoleniom i gwarantuje bezpieczną eksploatację.
Znamionowe napięcie pracy Un: do 690 V AC i do 250 V DC
Napęcie udarowe wytrzymywane Uimp: 6000 VAC
Częstotliwość znamionowa: 50‑60 Hz
Metoda montażu: na szynie DIN
Zaciski podłączeniowe: śrubowe
Stopień ochrony zacisków: IP00
Stopień ochrony urządzenia: IP20
Temperatura pracy: ‑25°C do +55°C
Temperatura przechowywania: ‑40°C do +80°C
Wrażliwość na zanik fazy zgodnie z IEC/EN 60947‑4‑1, VDE 0660 część 102
Zgodność z IEC 60947‑4‑1 i VDE 0660
Certyfikaty: CE, UL, CSA, EAC
Bezpieczne i nowowczesne rozwiązania
Wyłączniki PKZ są pozbawione bezpieczników topikowych, więc zapewniają połączoną ochronę przed zwarciem i przeciążeniem w jednym urządzeniu. Pozwala to uzyskiwać szybką gotowość do ponownego włączenia.
PKZM0, PKZM01, PKZM4 1 PKE używają tych samych akcesoriów. Można je łatwo łączyć ze stycznikami DILM i softstarterami DS7.
Doskonała jakość oraz wszechstronność zastosowań
Firma Eaton w swojej ofercie posiada szeroki wybór najwyższej jakości artykułów elektroinstalacyjnych, które dla instalatorów stanowią kompletny zestaw narzędzi do wygodnego montażu.
Wyłączniki silnikowe są urządzeniami ochronnymi przeznaczonymi do zabezpieczania silników elektrycznych przed przeciążeniami, zwarciami i awariami fazy. Znajdują zastosowanie w różnych gałęziach przemysłu, gdzie zapewniają bezpieczne i niezawodne działanie silników.
Wyłączniki silnikowe PKZ są idealne dla silników o wysokiej sprawności (klasa IE3) dzięki ich zdolności do radzenia sobie z wysokimi prądami rozruchowymi oraz ochronie przed przeciążeniami i zwarciami, co zapewnia niezawodne działanie i długą żywotność silników.
Wyłącznik ochronny transformatora monitoruje prądy płynące przez transformator i w przypadku wykrycia przeciążenia lub zwarcia, natychmiast odłącza zasilanie, aby zapobiec uszkodzeniom. Główne funkcje to ochrona przed przeciążeniami, zwarciami oraz czułość na awarię fazy.
Wyłączniki PKZ marki Eaton spełniają normy VDE 0660 oraz IEC/EN 60947, co gwarantuje ich zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.
Wyłączniki PKZ mają zakres prądów roboczych od 0,16 A do 32 A oraz napięć roboczych do 690 V, co sprawia, że są wszechstronne i mogą być stosowane w różnych aplikacjach przemysłowych.
Wyłączniki PKZ można montować na szynach DIN (szyna kapeluszowa) zgodnie z normą IEC/EN 60715. Są one również dostępne w wersjach z zaciskami typu push‑in, co ułatwia i przyspiesza instalację oraz zapewnia pewne połączenie elektryczne.
Wyłączniki z zaciskami push‑in marki Eaton charakteryzują się łatwą i szybką instalacją, zapewniając pewne połączenia elektryczne bez użycia narzędzi. Zwiększa to efektywność montażu i zmniejsza ryzyko błędów instalacyjnych.
