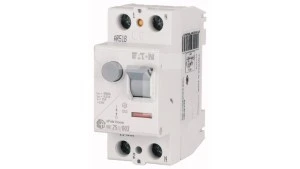

Wyłącznik różnicowoprądowy 2P 40A 0,03A typ A xPole Home HNC‑40/2/003‑A 194685
- Producent:EATON
- Seria produktu:HNC
- Indeks producenta:194685
- Indeks TIM:0004-00013-04604
- Kategoria:Wyłączniki i bloki różnicowoprądowe
- Ocena:
Cena:
Wyłącznik różnicowoprądowy
2P 40A 0,03A typ A xPole Home HNC-40/2/003-A 194685
Ochrona przed porażeniem prądem różnicowym przemiennym (AC) i pulsującym (A)
Podwójne zaciski (windowe/szynowe) na górze i na dole
Ochrona przed porażeniem uzupełniająca zgodnie z PN‑HD 60364‑4‑41
Wskaźnik położenia styków, kolor czerwony/zielony
Wymóg testowania co 6 miesięcy, a nie co miesiąc
Obowiązkowy element instalacji elektrycznej w Twoim domu
Ochrona przed porażeniem prądem
Ochrona przed porażeniem prądem
Wyłącznik RCD (potocznie: różnicówka) 4P 40A 0,03A typ AC xPole Home HNC‑40/4/003 194694 jest dedykowany do instalacji 3‑fazowej w budynkach mieszkalnych i do zastosowań komercyjnych.
Zabezpiecza przed:
POŻAREM | USZKODZENIEM SPRZĘTÓW | PORAŻENIEM PRĄDEM
Dlaczego wyłącznik różnicowoprądowy od Eaton xPole Home to dobry wybór?
Uproszczone wzornictwo
Estetyczny design, który ułatwia intuicyjne korzystanie, a zarazem nie zakłóca estetyki wnętrza.
Odporność i wytrzymałość na agresywne środowisko
Możliwość stosowania w przemyśle ciężkim.
Kompatybilność z innymi urządzeniami
Nowa aparatura modułowa EATON może być wyposażona w akcesoria: styki pomiocnicze, wyzwalacz wzrostowy, wyzwalacz podnapięciowy, aparat do ponownego załączenia, szyny łączeniowe, blokadę na kłódkę.
łatwy montaż w obecnie używanej instalacji
Możliwość użycia szyn EVG na 12 modułów lub szyn Z‑GV o długości 1 m, który usprawnia proces prefabrykacji.
Czytelne wskaźniki sygnalizujące stan pracy urządzenia
Wskaźniki położenia styków zespolone z mechanizmem, dzięki którym użytkownik ma informację co do faktycznego położenia zestyków.
Bezpieczeństwo przed zetknięciem się przewodów
Odpowiednia izolacja, dzięki dużej odległości między stykami, wynoszącej powyżej 4mm.
łatwy w montażu, wygodny w użyciu
Informacja o stanie urządzenia na wyciągnięcie ręki
Informacja o stanie urządzenia na wyciągnięcie ręki
Zacisk windowy i szynowy
Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF
Możliwość zaplombowania w pozycji ZAł. i WYł.
Wskaźnik położenia styków czerwony/zielony
Prosty montaż na szynie DIN
Specyfikacja techniczna:
- Model: HNC-40/2/003-A
- Stopień ochrony (IP): IP20
- Znamionowy prąd różnicowy [A]: 0,03
- Głębokość wbudowania [mm]: 69.5
- Znamionowa zdolność zwarciowa [kA]: 0.5
- Szerokość wyrażona liczbą modułów: 2
- Wymiar obudowy (zgodnie z DIN 43880): 1
- Sposób montażu: Szyna DIN
- Czułość: A
- Liczba biegunów: 2
- Prąd znamionowy [A]: 40
- Odporność na udar prądowy [kA]: 0.25
- Wytrzymałość zwarciowa (Icw) [kA]: 6
Bezpiecznik różnicowy (wyłącznik RCD) dla ochrony ludzi, sprzętów i instalacji
Bezpieczniki różnicowe
w instalacjach elektrycznych
w instalacjach elektrycznych
Zadaniem wyłącznika różnicowoprądowego (różnicówki) jest odłączenie zasilania w sytuacji wystąpienia w jakiejkolwiek części instalacji zagrożenia porażeniem przez prąd elektryczny. Najczęściej wybieranym produktem są wyłączniki typu AC oraz typu A.
Gdzie stosuje się wyłączniki RCD?
Gospodarstwa mieszkalne
Przemysł
Szpitale
Miejsca użyteczności publicznej
Wyłącznik mocuje się na szynie montażowej typu TH-35
Urządzenie działa niezależnie od pozycji montażu (pionowo/poziomo)
- Podwójne zaciski (windowe/szynowe) na górze i na dole
- Szyna łączeniowa może być mocowana na górze i na dole aparatu
- Wolny zacisk windowy pomimo zamontowanej szyny zbiorczej
- Możliwość późniejszego dobudowania styku pomocniczego do sygnalizacji zadziałania ZP‑NHK
- Możliwość późniejszego zamontowania styku pomocniczego Z‑HK
Wyłączniki
nadprądowe HN
nadprądowe HN
- Zabezpieczenie przed zwarciami i przeciążeniem
- Podstawowa ochrona przeciwpożarowa
Wyłączniki
różnicowoprądowe HNC
różnicowoprądowe HNC
- Zabezpieczenie ziemnozwarciowe
- Podstawowa ochrona przeciwpożarowa
- Ochrona przed porażeniem prądem
Wyłączniki
kombinowany HNB
kombinowany HNB
- Zabezpieczenie ziemnozwarciowe
- Zabezpieczenie przed zwarciami i przeciążeniem
- Zwiększona ochrona przeciwpożarowa
Przeciwpożarowy detektor
iskrzenia AFDD+
iskrzenia AFDD+
- Zabezpieczenie łukochronne
- Zabezpieczenie ziemnozwarciowe
- Zabezpieczenie przed zwarciami i przeciążeniem
Najczęściej zadawane pytania
Wyłącznik różnicowoprądowy potocznie zwany różnicówką, to zabezpieczenie elektryczne chroniące użytkowników przed porażeniem prądem elektrycznym.
Stosowanie wyłączników różnicowoprądowych jest obowiązkowe w instalacjach odbiorczych. Stosujemy go w instalacjach z rozdzielonym przewodem PEN na PE i N.
Wyłącznik różnicowoprądowy dobieramy pod urządzenia które posiadamy w instalacji. Do zwykłych gniazd i oświetlenia wystarczy wyłącznik typu AC. W przypadku stosowania elektroniki i energoelektroniki należy stosować wyłączniki typu A lub F.
Tak, rozporządzenie ministra infrastruktury w sprawie warunków technicznych jakim podlegają budynki i ich usytuowanie mówi o wymogu stosowania wyłączników różnicowoprądowych.
Zadziałanie wyłącznika może wywołać wyłącznie upływ lub rażenie prądem. W obu przypadkach dochodzi do „ucieczki prądu” poza chroniony obwód, co aparat wykrywa i odcina zasilanie w chronionym obwodzie.
Wyłącznik różnicowoprądowy zgodnie z normą PN‑HD 60364‑4‑41 pełni rolę ochrony uzupełniającej przy bezpośrednim rażeniu prądem dla obwodów o prądzie znamionowym nieprzekraczającym 32A i wyłączników o czułości nie większej niż 30mA. Wyłączniki o czułości powyżej 30mA takiej ochrony nie zapewniają.
Wyłącznik różnicowoprądowy mierzy sumę algebraiczną prądów wpływających i wypływających. Jeśli prądy te się równoważą, wtedy suma wynosi zero i aparat pozostaje w stanie spoczynku. Jeśli suma jest niezerowa i wynosi co najmniej połowę prądu różnicowego znamionowego, wtedy aparat wyzwala. Taki stan może oznaczać upływ prądu do ziemi, pojawienie się niebezpiecznego napięcia na częściach normalnie nieprzewodzących lub po prostu rażenie prądem.
Wyłączniki różnicowoprądowe należy podłączyć zgodnie z zaleceniami producenta umieszczonymi w instrukcji dołączonej do opakowania. Urządzenia te powinny być montowana przez uprawnionego elektryka.
Wyłączniki różnicowoprądowe z członem nadprądowym zwane również kombinowanymi to połączenie funkcji różnicówki i eski. W ofercie EATON takie aparaty można znaleźć w serii HNB czy PKNM.
Zgodnie z normą PN‑HD 60364‑4‑42 wyłączniki różnicowoprądowe o prądzie różnicowym nieprzekraczającym 300mA pełnią rolę dodatkowej ochrony przed pożarem. Taką rolę zazwyczaj pełnią produkty jak PF6‑40/4/03 lub PFIM‑63/4/03‑S/F.
