Nadmiarowo-prądowy wyłącznik instalacyjny typu S (tzw. "eska") to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu.
Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych czy przemyśle.
Wyłącznik zapewnia bezpieczny i łatwy montaż na szynie TH35. Podwójne zaciski od dołu (szyna + przewód). Karbowane zaciski zwiększające pewność podłączenia. Styk migowy - szybkość zamykania styków nie zależy od szybkości manewrowania dźwignią aparatu.
Dane techniczne:

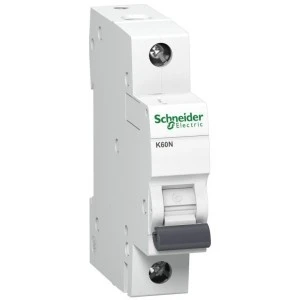

- Producent: Schneider
- Nazwa produktu: Acti9 K60
- Typ produktu lub komponentu: Wyłącznik nadprądowy
- Skrócona nazwa urządzenia: K60N
- Opis biegunów: 1P
- Ilość zabezpieczonych biegunów: 1
- Prąd znamionowy: 20A
- Rodzaj sieci: Prąd przemienny (AC)
- Technologia wyzwalacza: Termomagnetyczny
- Charakterystyka: B
- Zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
- Kategoria użytkowania: Kategoria A zgodnie z IEC 60947-2
- Funkcja izolacyjna: Tak zgodnie z EN/IEC 60898-1
- Normy: EN/IEC 60898-1
- Certyfikaty produktu: VDE, OVE
Czym jest znak VDE?
VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.
Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.
Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Parametry Uzupełniające
- Częstotliwość sieci: 50/60 Hz
- Górna granica wyzwalania magnetycznego: 3...5 x In
- [Ics] Znamionowy prąd wyłączalny eksploatacyjny: 6000 A, 100% zgodnie z EN/IEC 60898-1, 230 V prąd przemienny (AC) 50/60 Hz
- Klasa ograniczenia: 3 zgodnie z EN/IEC 60898-1
- Znamionowe napięcie izolacji [Ui]: 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
- Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV zgodnie z EN/IEC 60898-1
- Wskazanie położenia styku: NO
- Typ sterowania: Dźwignia
- Sygnalizacja lokalna: Brak
- Sposób montażu: Stacjonarny
- Podstawa montażowa: Szyna DIN
- Dopasowanie do szyn łączeniowych i bloków rozdzielczych: Strona dolna: połączenie podwójne
- Szerokość w modułach 9 mm: 2
- Masa produktu: 0,12 kg
- Kolor: Biały
- Trwałość mechaniczna: 20000 cykli
- Trwałość elektryczna: 20000 cykli
- Przyłącza - Zaciski: Zaciski typu tunelowego (na odpływie/odpływowe): 0,5…35 mm² sztywny, 0,5…25 mm² elastyczny; Zaciski typu tunelowego (po stronie zasilania): 0,5…35 mm² sztywny, 0,5…25 mm² elastyczny
- Długość odizolowanego odcinka: 14 mm (dla połączenia góra lub dół)
- Moment dokręcania: 3,5 N.m (góra lub dół)
- Zabezpieczenie różnicowoprądowe: Brak
Wymiary:
- Wysokość: 81 mm
- Szerokość: 18 mm
- Głębokość: 70 mm
Środowisko Pracy
- Stopień ochrony IP: IP20 zgodnie z IEC 60529
- Stopień zanieczyszczenia: 2 zgodnie z IEC 60898-1 oraz EN 60898-1
- Kategoria przepięciowa: II
- Tropikalizacja: 2 zgodnie z IEC 60068-1
- Wilgotność względna: 95% w 55 °C
- Wysokość pracy (w metrach nad poziomem morza): 0...2000 m
- Temperatura otoczenia dla pracy urządzenia: -25…70 °C
- Temperatura otoczenia dla przechowywania: -25…85 °C
