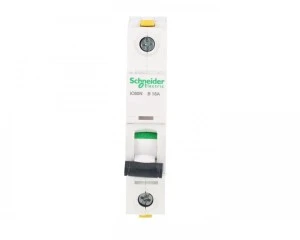

Wyłącznik nadprądowy 1P B 16A 6kA AC iC60N‑B16 A9F03116
- Producent:SCHNEIDER
- Seria produktu:ACTI9
- Indeks producenta:A9F03116
- Indeks TIM:0001-00000-53458
- Kategoria:Wyłączniki nadmiarowoprądowe
- Ocena:5/5(5 opinii)
Warianty produktu:
Cena:
Najniższa cena produktu z ostatnich 30 dni przed wprowadzeniem promocji to 10,28 zł brutto.
Wyłącznik nadprądowy Acti9 iC60N-B16-1 B 16A 1-biegunowy
Opis serii
iC60 to seria wyłączników nadprądowych, oferowanych w zakresie do 63A, które realizują ochronę przed zwarciami i przeciążeniami w instalacjach elektrycznych. Wyłączniki te odpowiadają wymaganiom normy przemysłowej IEC/EN 60947-2 oraz normy dla budownictwa mieszkaniowego IEC/EN 60898-1 oferując możliwość optymalnego doboru spośród szerokiego zakresu dostępnych charakterystyk wyzwalania i prądów znamionowych. Oprócz wyłączników nadprądowych w serii iC60 znaleźć można również szeroki zakres akcesoriów, które mogą służyć do zabezpieczenia obwodu, jak na przykład wyzwalacze czy styki pomocnicze.
-
Osiedla mieszkaniowe
-
Nieruchomości komercyjne
-
Budynki przemysłowe
Główne cechy wyłączników nadprądowych Acti9 iC60
-
Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej
-
Wskaźnik VisiTrip sygnalizuje czy wyzwolenie nastąpiło na skutek zakłócenia (kolor czerwony)
-
Podwójne zaciski do przyłączenia od góry lub od dołu
-
Izolowane zaciski śrubowe IP20
-
Duży obszar na oznacznik obwodu
-
Wskaźnik VisiSafe informuje czy fizycznie styki zostały otwarte (kolor zielony) a tym samym pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem
Zalety wyłączników nadprądowych Acti9 iC60
-
Kompleksowa oferta
- Seria wyłączników nadprądowych iC60 w zakresie do 63A
- Szeroka gama akcesoriów, a w nich: wyzwalacze, styki pomocnicze wyposażenie dodatkowe (szyny sztyftowe, blokada na kłódkę, podstawa wtykowa, napęd obrotowy)
- Znakomitym uzupełnieniem aparatów iC60 są obudowy Mureva czy PrismaSet XS
-
Optymalna ochrona
- Wskaźnik wyzwolenia VisiTrip sygnalizuje czy wyzwolenie nastąpiło na skutek zakłócenia (kolor czerwony)
- Wskaźnik stanu styków VisiSafe informuje czy fizycznie styki zostały otwarte (kolor zielony), a tym samym pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem
-
Zrównoważony rozwój
- Deklaracje REACh i RoHS określające wpływ substancji występujących w produktach Schneider Electric na środowisko
- Produkty wykonane z tworzywa sztucznego, które może być poddawane procesowi recyklingu
- Opakowania papierowo-kartonowe, w których wykorzystano do 70% materiałów pochodzących z recyklingu
Poznaj całą serię wyłączników nadprądowych Acti9 iC60
Acti9 to szeroka gama produktów zawierająca rozwiązania z zakresu zabezpieczeń elektrycznych, zaprojektowana przez Schneider Electric, aby zapewnić bezpieczeństwo oraz optymalną wydajność instalacji elektrycznych zarówno dla budownictwa mieszkaniowego jak i komercyjnego czy przemysłu. Produkty z tej gamy cechują się między innymi łatwością montażu i obsługi, szerokim zakresem akcesoriów oraz zapewniają bezpieczeństwo wszędzie tam, gdzie jest to niezbędne.
Poznaj całą gamę produktów Acti9
Aparatura modułowa do budownictwa mieszkaniowego i podobnych (K60)
Aparatura modułowa do budownictwa komercyjnego i podobnych (Acti9)
Aparatura bezpiecznikowa
Bloki różnicowoprądowe
Lampki, przyciski i pozostałe aparaty modułowe
Łączniki czasowe i zmierzchowe na szynę DIN
Obudowy modułowe
Obudowy modułowe - akcesoria
Ograniczniki przepięć
Osprzęt pomocniczy do aparatury modułowej
Przekaźniki instalacyjne
Rozłączniki i łączniki
Styczniki modułowe
System Smartlink i PowerTag
Szyny łączeniowe i bloki rozdzielcze
Transformatory
Urządzenia do detekcji zwarć łukowych
Wyłączniki nadprądowe
Wyłączniki różnicowoprądowe
Wyłączniki różnicowoprądowe z członem nadprądowym
Wyłączniki silnikowe
Wyzwalacze i styki pomocnicze do aparatury modułowej pomocnicze do aparatury modułowej
Najczęściej zadawane pytania
1. Co oznaczają charakterystyki B,C,D dla modułowych wyłączników nadprądowych Acti 9?
Charakterystyka B oznacza, że wyłącznik nadprądowy uruchomi się natychmiast po 3-5-krotnym przekroczeniu prądu znamionowego. Jest ona wykorzystywana głównie w zastosowaniach domowych, gdzie obciążenia są rezystancyjne, np. oprawy oświetleniowe, urządzenia gospodarstwa domowego o niskim poziomie przepięć jak np. lodówka.
Charakterystyka C określa zadziałanie wyłącznika po 5-10-krotnym przekroczeniu prądu znamionowego. Jest ona używana w zastosowaniach komercyjnych i/lub przemysłowych, gdzie istnieje większe prawdopodobieństwo wystąpienia wyższych prądów zwarciowych, np. głównie obciążenia indukcyjne, oświetlenie fluorescencyjne.
Charakterystyka D definiuje zadziałanie wyłącznika po 10-14-krotnym przekroczeniu prądu znamionowego. Stosuje się ją tam, gdzie prądy rozruchowe mogą być bardzo wysokie, np. silniki, urządzenia rentgenowskie, ale również świetlówki kompaktowe i zasilacze telewizorów czy komputerów.
Poniżej przedstawiono krzywe charakterystyk:
2. Jaka jest charakterystyka wyzwalaczy nadprądowych w temperaturze otoczenia wyłączników Acti 9 iC60 w oparciu o normy IEC 60898-1 i IEC 60947-2?
Tabela obniżania wartości znamionowych (dołączona w załącznikach) dla urządzeń iC60 opiera się na testach w odniesieniu do wymagań norm IEC 60898-1 i IEC 60947-2.
Norma IEC 60898-1:
- Testy należy przeprowadzać w temperaturze otoczenia 30°C.
- Konwencjonalny prąd wyzwalający 1,13 x In
- Konwencjonalny prąd wyzwalający 1,45 x In
- Konwencjonalny czas 1h
Norma IEC 60947-2:
- Konwencjonalny prąd wyzwalający 1,05 x In
- Konwencjonalny prąd wyzwalający 1,3 x In
- Konwencjonalny czas 1h
- Każdy producent określa znamionową temperaturę otoczenia.
- 50°C dla modułowych wyłączników nadprądowych zgodnych z obiema normami (IEC 60898-1 i IEC 60947-2)
- 40°C dla modułowych wyłączników nadprądowych zgodnych tylko z IEC 60947-2
Ponadto producent jest odpowiedzialny za uwzględnienie temperatury otoczenia testu przy prądzie znamionowym, wydrukowanej na urządzeniu w następujący sposób:
3. Czy wyłączniki nadprądowe z serii iC60N są bezhalogenowe?
Tak, wyłączniki iC60 są bezhalogenowe.
