Specyfikacja:
- Producent: Noark
- Rodzaj: Wyłącznik nadprądowy
- Napięcie znamionowe: 230V
- Możliwość dodatkowego wyposażenia: TAK
- Liczba biegunów (całkowita): 1
- Liczba biegunów: 1
- Rodzaj napięcia: AC
- Klasa ograniczania energii: 3
- Kategoria przeciwprzepięciowa: 3
- Głębokość wbudowania: 72mm
- Charakterystyka wyzwalania: C
- Szerokość wyrażona liczbą modułów: 1
- Stopień ochrony: IP20
- Nadaje się do instalacji podtynkowych: TAK
- Stopień zanieczyszczenia: 2
- Prąd znamionowy: 10A
- Jednocześnie rozłączany biegun N: NIE
- Znamionowa zwarciowa zdolność łączeniowa Icn EN 60898
- przy 230 V: 6
- Znamionowa zwarciowa zdolność łączeniowa Icu IEC 60947-2 przy 230 V: 10
Opis:

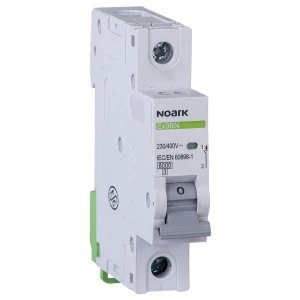

Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A.
Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D. Wyłączniki nadprądowe szerokości bieguna odpowiada jeden moduł – 18 mm. W odniesieniu do parametrów mechanicznych seria Ex9BN jest w pełni zgodna.
Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie.
Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
