Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D.
Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne.
Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
Cechy ogólne:
Wyłączniki nadprądowe zgodne z IEC / EN 60898-1
Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA
1 do 4 biegunów
Charakterystyki wyzwalania B, C, D
Prąd znamionowy do 63 A
Napięcie znamionowe 230/400 V AC, 48 V DC (na biegun)
Szeroki wybór akcesoriów

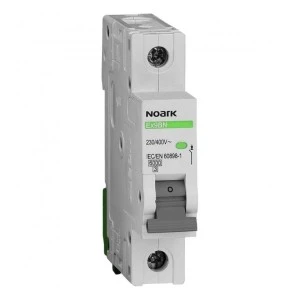

PARAMETRY PRODUKTU:
EAN: 8592765001016
Oznaczenie handlowe: 100100
Kolor produktu: jasnoszary
Rodzaj: wyłączniki nadprądowe
Liczba biegunów: 1P
Liczba modułów 18mm: 1
Charakterystyka: C
Prąd znamionowy In: 25 A
Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
Napięcie znamionowe łączeniowe Ue (AC): 230/400 V
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 6 kV
Minimalne napięcie pracy Ubmin: 12 V AC/DC
Znamionowe napięcie izolacji Ui: 690 V
Wytrzymałość elektryczna (liczba cykli): 10 000 łączeń
Wytrzymałość mechaniczna (liczba cykli): 20 000 łączeń
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe, zacisk szynowy/windowy
Maks. przekrój przewodów podłączeniowych: 35 mm²
Stopień ochrony: IP20
Temperatura pracy: -30°C ÷ +70°C
Wymiary (szer. × wys. × gł.): 18×83×78 mm
Waga netto (kg): 0,12
Certyfikaty: CE
Normy: PN-EN 60898-1, IEC/EN 60947-2
