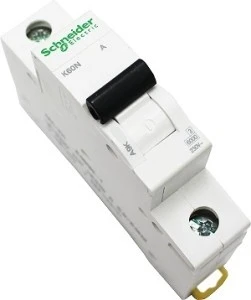

Wyłącznik nadprądowy 1P B 40A 6kA AC K60N A9K01140
- Producent:SCHNEIDER
- Indeks producenta:A9K01140
- Indeks TIM:0001-00016-98201
- Kategoria:Wyłączniki nadmiarowoprądowe
- Ocena:
Cena:
Schneider Electric Wyłącznik nadprądowy serii K60N, o numerze A9K01140, K60N-B401, 1-biegunowy (jednobiegunowy), 40A, charakterystyka B, wytrzymałość zwarciowa 6kA
- Zapewnia ochronę przed zwarciami i przeciążeniami
- Wyłącznik nadprądowy dopasowany do potrzeb budownictwa mieszkaniowego i podobnego.
- Podwójne zaciski od dołu (szyna + przewód)
- Karbowane zaciski zwiększające pewność podłączenia
- Styk migowy - szybkość zamykania styków nie zależy od szybkości manewrowania dźwignią aparatu
Parametry podstawowe:
- [In] prąd znamionowy: 40A
- certyfikaty produktu: VDE
- certyfikaty produktu: OVE
- charakterystyka: B
- funkcja izolacyjna: tak zgodnie z EN/IEC 60898-1
- Gama produktów: Acti 9
- gama produktów: Acti 9
- ilość zabezpieczonych biegunów: 1
- Kategoria użytkowania: kategoria A zgodnie z IEC 60947-2
- Nazwa produktu: Acti 9 K60
- Normy: EN/IEC 60898-1
- Opis biegunów: 1P
- rodzaj sieci: prąd przemienny (AC)
- skrócona nazwa urządzenia: K60N
- technologia wyzwalacza: termomagnetyczny
- Typ produktu lub komponentu : wyłącznik nadprądowy
- zastosowanie urządzenia: dystrybucja
- zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
Wyłączniki nadprądowe z serii K60
służą do ochrony instalacji elektrycznej przed przeciążeniami i zwarciami. Przeznaczone są do zabezpieczania instalacji elektrycznej przede wszystkim w budownictwie mieszkaniowym: blokach mieszkaniowych oraz domach jednorodzinnych. Wyłączniki charakteryzują się wytrzymałością zwarciową wynoszącą 6 kA zgodnie z EN/IEC 60898-1 . Szeroka oferta pozwala na wybór aparatów od 2 do 63A w wykonaniu 1P, 1P+N, 3P lub 3P+N. W zależności od potrzeb dostępne są charakterystyki wyzwalania B oraz C. Wyłączniki posiadają karbowane zaciski, które gwarantują pewność mocowania przewodów.
KORZYŚCI:
Seria wyłączników nadprądowych K60 zapewnia zwarciowe oraz przeciążeniowe zabezpieczenie obwodu. W serii wyłączników nadprądowych K60 znajdziemy aparaty 1 oraz 3 biegunowe o charakterystykach B i C. Wyłączniki nadprądowe o charakterystyce B służą do ochrony gniazd ogólnego przeznaczenia, obwodów oświetleniowych oraz grzewczych. Wyłączniki nadprądowe o charakterystyce C przeznaczone są do ochrony napędów silnikowych, obwodów oświetleniowych oraz sterowniczych. Wyłączniki nadprądowe K60 to aparaty o wytrzymałości zwarciowej 6kA. Zakres prądów dla wyłączników nadprądowych K60 to od 2 do 63A. Dużą zaletą wyłączników nadprądowych K60 to możliwość ich oszynowania od dołu szyną grzebieniową. Każdy wyłącznik nadprądowy K60 charakteryzuje się dużą trwałością elektryczną oraz mechaniczną. Aparaty z serii K60 są wzajemnie dopasowane pod względem kształtu, wyglądu i standardu połączenia. Jakość wyłączników nadprądowych K60 jest potwierdzona testami Schneider Electric.
Budowa:
1. Zaciski ząbkowane uniemożliwiają wysuwanie przewodów - zwiększona siła docisku
2. Połączenia
- Od dołu szyną grzebieniową widełkową
- Od dołu lub góry przewodami
3. Urządzenie do blokady kłódką
ZALETY:
Wyłączniki nadprądowe K60 to aparaty o wysokiej trwałości elektrycznej oraz mechanicznej. Każdy wyłącznik nadprądowy K60 zapewnia szybkie zamykanie styków niezależnie od szybkości przestawiania dźwigni napędowej.Dzięki temu, że wyłączniki nadprądowe K60 wyposażone są w zaciski ząbkowane uniemożliwiające wysuwanie przewodów, możliwe jest osiągnięcie zwiększonej siły docisku. Zaletą wyłączników nadprądowych jest możliwość ich oszynowania od dołu szyną grzebieniową oraz połączenia przewodami od góry i od dołu.
Dane techniczne
Stopień ochrony (IP)
IP20
Częstotliwość [Hz]
50
Liczba biegunów
1
Napięcie znamionowe [V]
230
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
Rodzaj napięcia
AC
Charakterystyka wyzwalania
B
Liczba biegunów (całkowita)
1
Prąd znamionowy [A]
40
Szerokość wyrażona liczbą modułów
1
