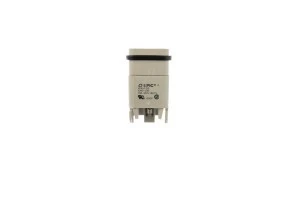

Wkład złącza 4P+PE męski 23A 400V EPIC H‑A 4 SS 10431000
- Producent:LAPP KABEL
- Seria produktu:EPIC H-A 4
- Indeks producenta:10431000
- Indeks TIM:1131-151AA-LC002
- Kategoria:Wkłady stykowe złącz przemysłowych
- Ocena:
Cena:
Lapp Kabel istnieje na międzynarodowym rynku od 1957 roku. Firma zajmuje się wytwarzaniem i dystrybucją akcesoriów kablowych oraz samych kabli. W ofercie tego producenta znajdziemy między innymi wkład złącza, którego powyższy model prawidłowo działa przy napięciu znamionowym równym 400 V. Znamionowy prąd wynosi w tym przypadku 23 A. Znamionowe napięcie udarowe ma wartość 4 kV. Długość wkłady sięga 39,5 mm, jego szerokość to 23,3 mm, podobnie jak wysokość urządzenia. Artykuł wyposażono w blokadę. Wkład wykonany został z wysokogatunkowego tworzywa sztucznego, które zapewnia wystarczającą odporność na wpływ zanieczyszczeń i wody. Wskazuje na to stopień ochrony IP65. Może być więc stosowany na zewnątrz bez obaw o uszkodzenie. Produkt jest koloru srebrnego. Posiada 5 styków oraz trzy tory stykowe. Kąt wtyk.złącze wynosi 180o (poziomo). Temperatura otoczenia może w tym przypadku wynosić od -40 oC do +100 oC. Stopień zanieczyszczenia określono tu jako 3. Przekrój przyłączanego przewodu jednodrutowego wynosi od 0,5 mm2. Podobną wartość ma przekrój przewodu linkowego bez końcówki tulejkowej oraz przewodu z tą końcówką.
Dane techniczne
CN
85366990
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kąt wtyk/złącze
180° (poziomo)
Z blokadą
Rodzaj ryglowania
Inne
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
2,5
Zakres temperatur pracy [°C] do
100
Temperatura otoczenia [°C] od
-40
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Długość [mm]
39,5
Napięcie znamionowe [V]
400
Stopień zanieczyszczenia (wartość)
3
Liczba torów stykowych
3
Materiał obudowy
Tworzywo sztuczne
Rodzaj styku
Pin/sztyft
Materiał pokrycia styków
Srebro
Stopień ochrony (IP), zamontowany
IP65
Wysokość [mm]
23,3
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2,5
Zakres temperatur pracy [°C] od
-40
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Temperatura otoczenia [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2,5
Szerokość [mm]
23,3
Prąd znamionowy In [A]
23
Liczba styków
5
Znamionowe napięcie udarowe [kV]
4
Dane logistyczne
Ean
4044773071993
Szerokość opakowania [mm]
25
Waga z opakowaniem [kg]
0.02
Wysokość opakowania [mm]
25
Długość opakowania [mm]
40
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
