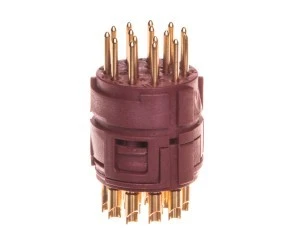

Wkład 16 stykowy do złączy M23 żeński lutowany EPIC M23 P‑Part 73002702 /5szt./

Cena:
Na zamówienie od TIM
Dany wkład do złączy żeński lutowany wywodzi się z kolekcji EPIC. Napięcie znamionowe 1 oraz 2 przy jakim może pracować wynosi 100 V, natomiast prąd znamionowy osiąga 7 A. Znamionowe napięcie udarowe wynosi 1,5 kV. Został wykonany z cynku. Wkład posiada 16 styków pin/sztyft, które zostały pokryte złotem. Przekrój przyłączanego przewodu linkowego z końcówką tulejkową oraz przekrój przyłączanego przewodu jednodrutowego wynosi od 0,08 do 1 mm2. Takie same wartości posiada przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej oraz przekrój przyłączanego przewodu wielożyłowego. Kąt nachylenia wtyku/złącza wynosi 180° w poziomie. Do obwodu urządzenie należy podłączyć przy pomocy połączenia lutowanego. Stopień zanieczyszczenia wynosi 3, a temperatura otoczenia dla tego wkładu waha się między -25°C do 125°C. Charakteryzuje się stopniem ochrony IP68, który świadczy o wysokiej barierze ochronnej na działanie wody oraz innych zanieczyszczeń. Wykonawcą jest niemiecka marka Lapp Kabel. Produkty tej firmy opatrzone są wieloma atestami oraz certyfikatami.

Dane techniczne

CN
85366990
Rodzaj połączenia elektrycznego
Połączenie lutowane
Kąt wtyk/złącze
180° (poziomo)
Stopień ochrony (IP), zamontowany
IP68
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
1
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
1
Zakres temperatur pracy [°C] od
-25
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,08
Temperatura otoczenia [°C] do
125
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
1
Prąd znamionowy In [A]
7
Liczba styków
16
Materiał obudowy
Cynk
Rodzaj styku
Pin/sztyft
Materiał pokrycia styków
Złoto
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,08
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,08
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
1
Zakres temperatur pracy [°C] do
125
Temperatura otoczenia [°C] od
-25
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,08
Napięcie znamionowe [V]
100
Stopień zanieczyszczenia (wartość)
3
Znamionowe napięcie udarowe [kV]
1.5000

Dane logistyczne

Ean
4044773624472
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
