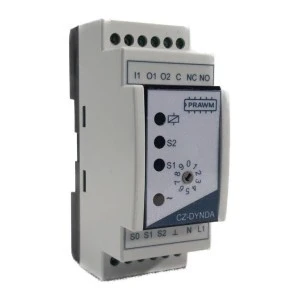

Wielofunkcyjny przekaźnik poziomu cieczy CZ‑DYNDA

Cena:
58 szt.
Wysyłka w 72h

Przeznaczenie i opis

Wielofunkcyjny czujnik poziomu CZ-DYNDA służy do kontroli i sygnalizacji poziomu cieczy w zbiornikach i studniach głębinowych. Posiada funkcje umożliwiające zastosowanie go jako sterownik pompy oraz jako zabezpieczenie przed suchobiegiem lub zalaniem.

Czujnik przystosowany jest do pomiaru dwóch poziomów. Współpracuje z sondami konduktometrycznymi (można używać również sond pływakowych). Sondy zasilane są napięciem przemiennym, dzięki czemu w mierzonej cieczy nie zachodzi proces elektrolizy. Separacja galwaniczna zapewnia bezpieczeństwo i niezawodność urządzenia.

CZ-DYNDA posiada przełącznik obrotowy, dzięki któremu możliwe jest ustawienie jednego z 10 trybów pracy. Są to:

· Tryb 0: zabezpieczenie dwóch pomp przed suchobiegiem,

· Tryb 1: sterowanie napełnianiem/opróżnianiem,

· Tryb 2: sterownik przepompowni ścieków,

· Tryb 3: czujnik zalania,

· Tryb 4: kontrola poziomu pomiędzy minimum a maksimum,

· Tryb 5: sterownik przepompowni ścieków z dodatkowym poziomem przelewu,

· Tryb 6: uniwersalny sterownik pompy,

· Tryb 7: sterownik pompy głębinowej,

· Tryb 8: tryb testowy - wszystkie wyjścia włączone,

· Tryb 9: tryb testowy - wszystkie wyjścia wyłączone.

Zasadę działania urządzenia w poszczególnych trybach znajdziesz w instrukcji obsługi w sekcji „do pobrania”.

Urządzenie posiada wyjście przekaźnikowe ze stykiem przełącznym oraz dwa wyjścia tranzystorowe służące do podłączenia lampek sygnalizacyjnych
i sygnalizatorów alarmowych. Wbudowane wejście pozwala w wybranych trybach na skasowanie alarmu, włączenie pompy lub zmianę opóźnienia.

Cechy i funkcje urządzenia

· Jedno urządzenie do zastosowania w dziesiątkach aplikacji,

· 10 trybów pracy wybieranych za pomocą przełącznika,

· funkcje zabezpieczające przed suchobiegiem lub zalaniem,

· funkcje sterownika pompy w przepompowniach, studniach głębinowych i procesach technologicznych,

· funkcje sygnalizacji obecności cieczy,

· pomiar dwóch poziomów,

· zasilanie sond napięciem przemiennym – brak procesu elektrolizy,

· galwaniczne oddzielenie urządzenia od sieci zasilającej,

· sygnalizacja zasilania, zanurzenia sond oraz stanu wyjścia przekaźnikowego za pomocą diod LED,

· solidne złącza mieszczące przewody do 2,5mm2,

· obudowa o szerokości 2 modułów z niepalnego ABS UL-94-HB,

· montaż na szynie TH35.

Dane techniczne

Poniżej przedstawiono schemat wyprowadzeń czujnika CZ-DYNDA

Napięcie zasilania

230 V AC

Pobór mocy

2 VA

Wymiary obudowy

59 mm x 35 mm x 86 mm (2 moduły)

Czułość wejść konduktometrycznych

150 kΩ

Wyjście przekaźnikowe

NO/NC AC1 10A/250V

lub DC1 10A/30V

Wyjścia tranzystorowe

NPN 200mA/30V DC

Wejście cyfrowe

NPN (zwierać do masy ┴)

Maksymalny przekrój przewodów

2,5mm2

Mocowanie obudowy

Szyna TH35

Oddzielenie galwaniczne

Tak

Zakres temperatury pracy

od -10˚C do 50˚C

Stopień ochrony

IP20

Zgodność z normami

PN-EN 60730-1:2016-10

PN-EN IEC 60730-2-15:2019

Gwarancja i uwagi końcowe

Czujnik CZ-DYNDA jest objęty 12 miesięczną gwarancją producenta.

Do urządzenia dołączamy instrukcję obsługi. Deklaracje zgodności CE możesz pobrać w sekcji do pobrania.

Dane techniczne

PKWiU
26.51.52.0
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
220
Liczba wejść dla elektrod
3
Liczba styków zwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
230
Fizyczna zasada pomiaru
Przewodność
Z odłączalnymi zaciskami
Głębokość [mm]
59
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
238
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
0
Szerokość [mm]
35
Regulowana wartość nastawy czułości
Rodzaj napięcia sterowania
AC
Wysokość [mm]
86

Dane logistyczne

Ean
5906122426269
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
