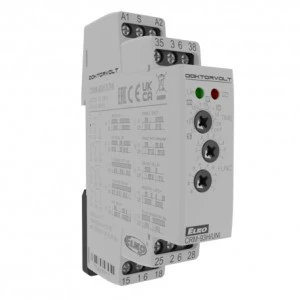

Wielofunkcyjny przekaźnik czasowy 12-240V AC DC ELKO
⭐⭐⭐⭐⭐
➡️ Wielofunkcyjny przekaźnik czasowy do uniwersalnego zastosowania w automatyce, sterowaniu, regulacji i instalacjach domowych.
➡️ Dzięki bogatemu wyposażeniu (10 funkcji, 10 przedziałów czasu, uniwersalnemu zasilaniu i stykom16 Alub 1x16A+ 2x8A) spełnia wszelkie wymagania dotyczące przekaźnika czasowego.
➡️ 10 funkcji: 5 funkcji czasowych sterowanych napięciem zasilania, 4 funkcje czasowe sterowane z wejście sterującego, 1 funkcja przekaźnika bistabilnego (pamięciowego).
➡️ Ustawialny czas od 0.1 s do 10 dni podzielony na 10 przedziałów: 0.1s - 1s / 1s - 10s / 0.1min- 1min / 1min - 10min / 0.1h - 1h / 1h - 10h / 0.1dnia - 1dzień / 1dzień - 10dni / tylko ON / tylko OFF.
➡️ Uniwersalne napięcie zasilania 12 - 240 V AC/DC lub 230 V AC.
➡️ Styk wyjściowy: 1x CO16A (CRM-91H), 1x CO16A + 2x CO8A (CRM-93H).
➡️ Dane techniczne przekaźnika czasowego firmy ELKO:
✔️ Zasilanie
- - zaciski napięcia zasilania A1 - A2,
- - napięcie zasilania AC/DC 12 - 240 (AC 50 -60 Hz),
- - pobór mocy (maks.) 2.5 VA/ 1.5 W,
- - napięcie zasilania AC 230V (50-60 Hz)
- - pobór mocy 4VA/2W,
- - tolerancja napięcia zasilania -15 %; +10 %,
- - sygnalizacja zadziałania zielona dioda LED,
✔️ obwód czasowy
- - zakresy czasowe 0.1 s - 10 dni,
- - ilość funkcji 10,
- - ustawienia czasu przełącznik obrotowy i potencjometr,
- - dokładność ust. czasu 5% - przy mechanicznym ustawieniu,
- - rozbieżność powtórzeń 0.2% - stabilność wartości ustawionej,
- - współczynnik temperatury 0.01% /°C, wartość referencyjna = 20 °C ,
✔️ wyjście
- - styk wyjściowy : 1x (AgNi),
- - prąd znamionowy 16A / AC1,
- - moc łączeniowa 4000VA / AC1, 384 W / DC,
- - ilość i rodzaj styków 2x przełączny AgNi,
- - prąd znamionowy 8A/ AC1
- - moc łączeniowa 2000VA / AC1, 192 W / DC
- - trwałość elektryczna (AC1) 50.000 op.
- - napięcie znamionowe 250V AC / 24V DC,
- - moc rozproszona wyjścia maks. 2.4 W,
- - trwałość mechaniczna 10.000.000 op.
- - trwałość elektryczna (AC1) 100.00 op.
✔️ sterowanie
- - zaciski sterowania A1 - S
- - obciążenie pomiędzy S-A2 Tak
- - długość impulsu sterującego min. 25 ms / maks. nieograniczona
- - czas odnowienia maks 150 ms
✔️ pozostałe dane
- - temperatura pracy -20.. +55 °C
- - temperatura przechowywania 30.. +70 °C
- - wytrzymałość dielektryczna zasialnie wyjścia 1: 4kV AC (zasilanie wyjście 2 i 3 1kV AC, wyjście 1 - wyjście 2 1kV AC, wyjście 2 - wyjście 3 1kV AC)
- - pozycja robocza dowolna
- - montaż szyna DIN EN 60715
- - stopień ochrony obudowy IP40 od strony panelu przedniego / IP20 zaciski
- - kategoria przepięciowa III
- - stopień zanieczyszczenia 2
- - przekrój podł. przewodów (mm2) maks. 2x 2.5, maks 1x 4/ z tulejką maks 1x 2.5 lub maks 2x 1.5 (AWG 12),
- - zgodność z normami EN 61812 - 1
Dokładny opis urządzenia możliwy do pobrania w zakładce "Pobierz"
